Главное приспособление споттера

Схема устройства пистолета для сварки.

Основным приспособлением споттера является сварочный пистолет. Для постоянной работы желательно использовать устройство производственного изготовления. Его можно изготовить самостоятельно из строительного клеевого пистолета или использовать устройство от полуавтоматической сварки. Из гетинакса или текстолита нужно вырезать две одинаковые по размерам и форме части толщиной в 12 — 14 мм. В одной из частей в вырезанном углублении нужно установить кронштейн 3 для крепления сварочного электрода, при желании — лампочку 8 и с кнопкой 4 «Подсветка» и переключатель «Импульс».

Кронштейн для крепления электрода нужно изготовить из медного материала с квадратным или прямоугольным сечением. В качестве сварочного электрода можно использовать пруток из меди толщиной в 8 — 10 мм. В конструкции пистолета желательно предусмотреть возможность смены электрода без разборки пистолета. Для подключения пистолета к споттеру можно использовать комбинацию из сварочного кабеля нужного сечения и 5-жильного контрольного кабеля с сечением жилы 0,75 — 1,0 мм2. Контрольный кабель подключается согласно схеме: три жилы — на переключатель «Импульс», две жилы — на лампочку подсветки и ее выключатель. Сварочный кабель необходимо тщательно зачистить и запаять в предусмотренное в кронштейне отверстие.

Стоимость этого приспособления составляет немалую сумму, не сравнимую с затратами времени и средств (при самостоятельном изготовлении). Процесс изготовления этого приспособления несложный. От пистолета нужно отрезать части, куда вставляется баллон с герметиком.

На оставшуюся крышку приварить три стойки из металлического прутка диаметром в 6-10 мм. На другие концы стоек следует приварить упорное кольцо из прутка такой же толщины диаметром примерно 100 мм. Кольцо желательно обмотать несколькими слоями изоляционной ленты или малярным скотчем, чтобы оно не приваривалось к выравниваемой поверхности. У штока необходимо обрезать изогнутую часть и упор. На место упора нужно приварить крепление для подсоединения кабеля от споттера, можно использовать болт с двумя гайками с резьбой М10. Второй конец штока нужно заточить на конус с диаметром на конце 3 мм. Затраты времени на изготовление такого приспособления составят около часа.

При работе со споттерами самодельного и промышленного изготовления нужно соблюдать меры безопасности. Чтобы напряжение от устройства не повредило автомобильное оборудование, необходимо отсоединить клеммы с аккумулятора.

Вакуумная вытяжка вмятин

Если на кузове (двери, крыле, крыше) образовалась вмятина, но лакокрасочное покрытие не пострадало, можно исправить дефект с помощью вакуумной рихтовки. Для выправления вмятин используется пневматический или вакуумный инструмент (присоски), данный метод применяется для выправления так называемых «хлопунов» размерами более 15-20 см в диаметре.

Преимущество этого способа заключается в том, что после исправления дефекта покраска не требуется – лакокрасочное покрытие не повреждается, работа выполняется гораздо быстрее, чем при обычной рихтовке. Но вакуумная вытяжка вмятин требуется определенного мастерства, и выправить удается далеко не каждую вмятину.

Что такое споттер и можно ли его сделать своими руками

Споттер, выполненный своими руками, чаще всего используется для рихтовки авто и выравнивания вмятин на металле. Такое оборудование очень любят мастера на СТО, так как в процессе правки кузова нет необходимости демонтировать крыло или дверь автомобиля. Все работы можно провести непосредственно на внешней части обшивки. Особенно удобно работать прибором в тех местах, к которым подобраться сложно.

Сварка споттером не оставляет глубоких следов и после выравнивания легко удаляется болгаркой.

Дело в том, что нагрев и остывание в точке касания происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию. Причем самодельные модели можно настроить таким образом, чтобы сила тока, и время воздействия можно было менять в зависимости то того, какой толщины металл необходимо обработать.

От корпуса аппарата исходит два кабеля: масса и рабочий провод с пистолетом. Пистолет — это то, чем оперирует сварщик в своих руках.

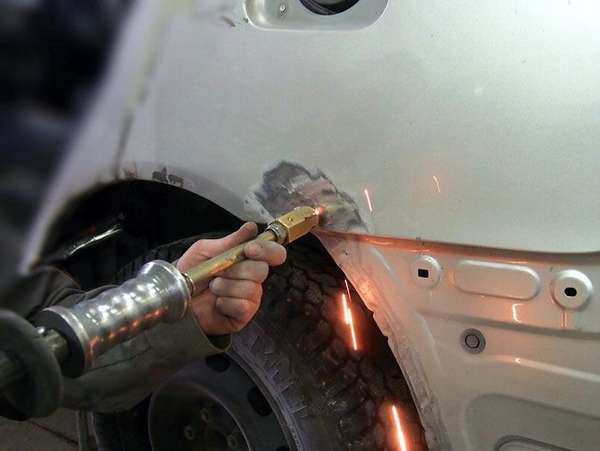

Технология работы следующая: Масса фиксируется на кузов автомобиля, с которого предварительно снят аккумулятор. Пистолет запускает подачу тока. После нажатия на курок происходит разряд, который плавит металл. Одномоментно, либо до этого этапа мастер обратным молотком выбивает небольшие «холмики», на которые споттером подается разряд. Они в последствии зачищаются, тем самым металл утолщается и получает необходимые форму и прочность.

К сведению! Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется.

ЖУРНАЛ HOUSECHIEF

ВЫБОР РЕДАКЦИИ

9 лучших идей для переделки дачного дома

9 лучших идей для переделки дачного дома

Интерьер и экстерьер дома Незаменимый геотекстиль: что это такое и как используется

Незаменимый геотекстиль: что это такое и как используется

Ландшафтный дизайн Коптильня горячего копчения своими руками

Деликатесы каждый день: делаем своими руками коптильню горячего копчения

Мастер-классы

    Функциональность споттеров серийных моделей

    Споттеры, выпускаемые серийно в производственных условиях, обладают целым рядом востребованных функций. Среди них:

    • возможность приваривания ремонтных шайб;
    • приваривание металлического электрода с последующим вытягиванием металла детали;
    • использование аппарата в комплекте с электродами из графита, которые дают возможность выполнять осадку металла (нагрев и последующее охлаждение);
    • простота в техническом обслуживании, удобство в эксплуатации;
    • два режима для выполнения сварочных работ – постоянное включение (при таком режиме используется углеродный электрод) и кратковременное включение, которое можно регулировать по времени (такой режим применяется для приварки ремонтных шайб или металлического электрода);
    • оснащенность системой принудительного охлаждения (в конструкции аппарата также предусмотрен термостат, в функции которого входит отключение споттера при его перегреве, а также его включение при охлаждении до требуемой температуры).

    Одна из вариаций заводских споттеров и сопутствующих приспособлений различного назначения

    Устройство и принцип работы споттера

    Споттер состоит из следующих элементов:

    • сварочного аппарата, который может быть трансформаторного или инверторного типа;
    • кабелей (силового кабеля и кабеля массы);
    • сварочного пистолета (стаддера);
    • электрода с инерционным молотком.

    Комплектация слоттера
    Комплектация слоттера

    При нажатии кнопки на стаддере на него начинает поступать ток. В зависимости от выбранного режима подача тока может быть постоянной или в виде одного короткого импульса. Далее, ток поступает на электрод, который может иметь наконечники разной формы.

    Аппарат работает по следующему принципу.

    1. Место на кузове автомобиля, которое требуется выровнять, зачищается от краски. Также следует зачистить небольшой участок для подсоединения кабеля массы.
    2. К электроду споттера прикрепляется какой-либо крепежный элемент, например, шайба, и приваривается к месту рихтовки.
    3. За шайбу цепляется инструмент для выравнивания, после чего вмятина вытягивается.

    Вытягивание вмятин можно проводить и без приваривания крепежных элементов. В таком случае на электрод с инерционным молотком требуется установить заостренный наконечник. Электрод прикладывается к нужному месту детали, и наконечник приваривается к ней коротким разрядом тока. Далее, не отрывая электрода от детали, проводят удары молотком в обратном от наконечника направлении, тем самым вытягивая вмятину (по алюминию использовать обратный молоток нельзя). После устранения дефекта приваренный конец электрода легко отламывается.

    Особенности применения споттера

    Аппарат в работах по рихтовке применяют для:

    • корректировки поверхности кузова без демонтажа;
    • сварки кузовных элементов.

    Особенно удобен и эффективен аппарат для воздействия на участки или детали машины со скрытым либо неудобным расположением. Споттер применяется при невозможности использовать альтернативные методы рихтовки из-за ограниченного доступа к повреждённой области.

    Принцип работы инструмента сводится к нескольким основным этапам:

    1. Зачистка повреждённой области от лакокрасочного покрытия, шпаклёвки, остатков грунтовки и т. д.
    2. Приваривание особых деталей крепежа к деформированному участку.
    3. За фиксатор зацепляют инерционный молоток, им выравнивают металл.

    Полезное свойство устройства – способность прогревать деталь. В процессе нагрева и остывания быстрее и эффективнее восстанавливается форма и жёсткость.

    Споттер своими руками из инвертора, микроволновки и аккумулятора
    Споттер своими руками: как сделать точечную сварку из старого трансформатора или сварочного аппарата
    Споттер из полуавтомата своими руками - о металле
    Споттер своими руками: подробные инструкции по сборке
    Споттер своими руками: устройство, характеристики, схема сборки
    Споттер своими руками из сварочного аппарата: как сделать своими руками, самодельный аппарат для точечной сварки
    Споттер своими руками: устройство, характеристики, схема сборки
    Споттер из сварочного аппарата: как собрать своими руками
    Споттер своими руками из инвертора, микроволновки и аккумулятора
    Как сделать споттер из сварочного аппарата своими руками: алгоритм действий, назначение прибора

    Иногда, когда возникает необходимость выполнить срочные работы по сварке, мастеру никак не обойтись без специального аппарата

    Можно ли сделать споттер с заводскими характеристиками

    Если правильно рассчитать параметры, выбрать надлежащие компоненты и качественно изготовить не только источник питания, но и инструментальные принадлежности, то самодельный споттер по своим функциональным возможностям ничем не будет отличаться от своего заводского собрата. При наличии некоторых радиолюбительских навыков блок питания и необходимые провода несложно изготовить своими руками. В качестве сварочного пистолета можно использовать любое изделие подходящей формы, конструкция которого позволяла бы укрепить на его концах резьбовые контакты и была бы удобна в работе.

    Для пистолета и обратного молотка потребуются несколько деталей, которые лучше всего выточить на токарном станке. Часть наконечников-электродов может быть сделана своими руками с применением обычного слесарного инструмента, но некоторые все же лучше заказать или приобрести готовыми. Для того, чтобы работать самодельным аппаратом, могут потребоваться дополнительные приспособления (пуллеры, гребенки, штанги), которые также могут быть изготовлены самостоятельно. Расходные материалы для споттера (сварочные шайбы, шпильки, волнистая проволока, угольные электроды и пр.) стоят недорого и свободно продаются в специализированных магазинах.

    Это интересно: Шовная (роликовая) контактная сварка — применение, схема, ГОСТ

    Рабочая схема споттера

    Для корректной сборки инструмента необходимо разобраться в принципиальной схеме работы споттера.

    Работает такая схема по следующему принципу: при включении споттера на трансформатор Т1 подается напряжение. Далее оно преобразуется и поступает с его вторичной обмотки на диодный мост. Затем проходит через замкнутые контакты переключателя «Импульс» на конденсатор С1, который начинает заряжаться. Поскольку тиристор в это время закрыт, электрический ток на сварочный трансформатор не поступает.

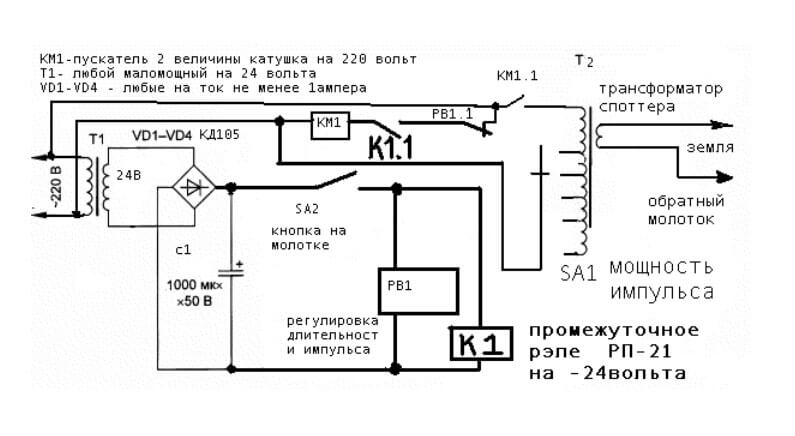

    Принципиальная схема работы споттера

    Чтобы запустить этот трансформатор и получить на его вторичной обмотке сварочный ток, необходимо изменить положение переключателя «Импульс», который отключит конденсатор С1 от зарядки и подключит его к цепи управления тиристором. Ток, образовавшийся в результате разряда конденсатора, предварительно проходит через сопротивление (R1), отвечающее за режимы работы аппарата, и поступает на управляющий электрод тиристора, что приводит к его открытию.

    Алгоритм изготовления своими руками

    Для успешного изготовления споттера нужно изучить особенности его конструкции, понимать основы функционирования сварочной техники. При таких условиях получится использовать подручные материалы, подходящие детали.

    Инструменты и материалы

    Работа данного агрегата сопровождается значительным повышением температуры, особенно на участках, расположенных после силового кабеля.

    Для самостоятельной сборки аппарата понадобятся следующие детали:

    • трансформатор, снижающий напряжение до 12 вольт через реле;
    • тиристор 200 вольт;
    • реле 30 ампер;
    • диодный мост;
    • специальные кнопки для управления и контроля;
    • контакты для подключения провода к сети 220 вольт.

    Схема инверторного споттера

    Благодаря высокой мощности и производительности, чертежи споттера из инвертора стали популярными в интернете. На их основе достаточно просто изготовить устройство своими руками. К сети аппарат подключается с помощью трансформатора и диодного моста.

    Сборка

    Чтобы получить данные характеристики:

    1. У сварочного аппарата нужно заменить вторичную обмотку трансформатора на шины сечением не меньше 160 квадратных миллиметров.
    2. Для выполнения работ понадобится помощник, также нужно приготовить молоток.
    3. Шины нужно тщательно заизолировать, используя три слоя качественных материалов, которые не проводят электрический ток, по краям – изоляционная лента, а внутри – бумажный скотч.
    4. На открытые зоны нужно устанавливать клепки.

    Инопуллер (обратный молоток) для самодельного споттера

    Если вы разберетесь, как сделать споттер, то изготовить для него своими руками обратный молоток не составит для вас больших проблем. Не бойтесь потерять время на работу над таким устройством, потому что заводские модели инопуллеров стоят достаточно дорого.

    В качестве основы для изготовления такого приспособления можно взять монтажный пистолет. От него отрезается та часть, в которую вставляется баллон с монтажной пеной или герметиком. На освободившуюся после этого крышку необходимо приварить три прутка диаметром 6–10 мм, которые будут выступать в качестве стоек. На свободные концы стоек приваривается кольцо, выполненное из прутка с таким же сечением. Диаметр кольца, которое после монтажа необходимо обмотать несколькими слоями изоляционной ленты, что исключит его приваривание к выравниваемой поверхности, должен составлять примерно 100 мм.

    У штока монтажного пистолета также необходимо обрезать его изогнутую часть и упор. Вместо отрезанного упора приваривается крепление, к которому будет подсоединяться кабель, идущий от стоппера. В качестве такого крепления можно использовать болт с резьбой М10 и две гайки. Обрезанную часть штока необходимо заточить, придав ему конусную форму с диаметром концевой части 3 мм. Чтобы изготовить такое нехитрое приспособление, вам потребуется около часа (или меньше, если вы предварительно ознакомитесь с видео данного процесса).

    При работе на споттере (особенно на самодельном) следует соблюдать меры безопасности. Если вы выправляете с помощью такого аппарата элементы кузова автомобиля, то не забывайте отсоединять клеммы аккумулятора.

    Инопуллер для споттера из монтажного пистолета

    Инопуллер для споттера из монтажного пистолета

    Кроме самого споттера, для работы вам понадобятся специальные шайбы. Они привариваются с помощью этого аппарата к выправляемой поверхности по технологии точечной сварки. Изготовить такие шайбы и другие приспособления для работы также можно своими руками.

    Общая информация

    Споттер — это сварочный аппарат, применяемый при кузовном ремонте. По своей сути споттер очень схож с точечной сваркой, однако внешне это два совершенно разных аппарата. У точечной сварки есть два металлических электрода, между которыми помещается листовой металл. В случае со споттером технология другая. Давайте рассмотрим ее подробнее.

    У споттера есть два вывода: масса и провод с рабочим «пистолетом». Массу нужно присоединить к кузову авто (не забудьте заранее достать из машины аккумулятор). На конце «пистолета» есть специальный фиксатор, куда можно установить специальную насадку. При нажатии кнопки на рабочем «пистолете» начинается подача сварочного тока. В процессе место сварки начинает постепенно нагреваться. Сопротивление возрастает, и металл начинает плавиться в определенной зоне. При этом весь остальной кузов не перегревается. Происходит прихват металла, который затем можно вытянуть.

    Объясним проще. Споттер нагревает не всю деталь, а только определенную точку (как в случае с точечной сваркой). Нагрев небольшой, чуть меньше температуры плавления металла. Крепежная насадка прижимается к поверхности металла и в момент сопротивления она надежно присоединяется, благодаря чему затем можно вытянуть ту же вмятину в обратную сторону. Позже насадку можно легко отсоединить от металла.

    От точечной сварки здесь и нагрев, и усилие. Нагрев осуществляется аппаратом, а усилие — мастером, который прижимает насадку к металлу. Поэтому такой вид сварки называются не точечной, а сваркой сопротивлением.

    Как сделать споттер из сварочного аппарата своими руками
    Споттер своими руками: описание и принцип действия прибора (100 фото)
    О споттере из сварочного аппарата своими руками: как сделать точечную сварку
    Споттер своими руками: подробные инструкции по сборке
    Споттер своими руками: как сделать точечную сварку из старого трансформатора или сварочного аппарата
    Споттер из сварочного аппарата своими руками. схема споттера
    Споттер для кузовного ремонта своими руками: рихтовка кузова + видео
    Споттер своими руками — как быстро и легко сделать прибор для точечной сварки
    Споттер своими руками: конструкции, схемы, советы как сделать аппарат из сварочного аппарата и подручных средств
    Как самостоятельно сделать споттер, чтобы отремонтировать авто - покраска автомобиля своими руками

    Есть две разновидности споттеров: инверторные и трансфораторные. Трансформаторный споттер можно сделать в домашних условиях из трансфоратора. А вот инверторный споттер можно собрать только в заводских условиях. Поскольку при его конструировании используются сложные дорогостоящие компоненты.

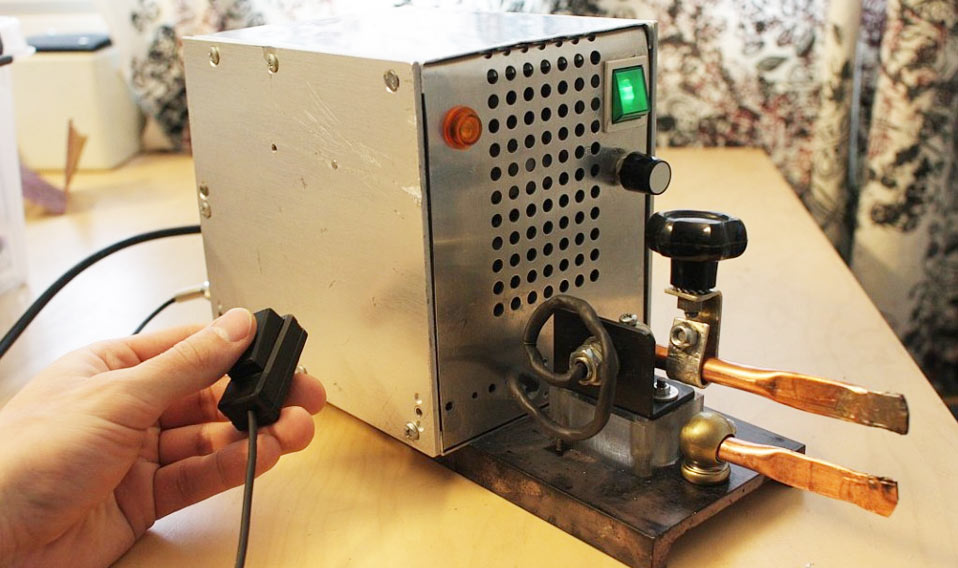

    Прибор для контактной сварки из сварочного аппарата

    По аналогичной схеме работает прибор для контактной сварки. В нем не применяются дуговые электроды с углеродной добавкой. Процесс сварки основан на протекании больших токов в точке замыкания контактов сварочного пистолета.

    Если у вас есть сварочный аппарат, изготовить на его основе контактную сварку не составит труда. Необходимо лишь собрать управляющий блок и сварочный контактный пистолет, который будет подключен к рабочим проводам вашего электроприбора.

    Управляющий блок предназначен для оперативного подключения питающего напряжения на первичную обмотку рабочего трансформатора. Его можно собрать на мощном реле, тиристорной или симисторной схеме.

    Обратите внимание
    Главное условие – пусковая кнопка должна быть под рукой на контактном пистолете, и она не должна быть фиксируемой. В противном случае можно создать короткое замыкание вторичной обмотки, которое приведет к перегреву устройства.. Рабочее напряжение, подаваемое на кнопку – должно быть безопасным для оператора

    Поскольку напряжение на электродах контактного пистолета не превышает несколько вольт – весь процесс сварки безопасен с электрической точки зрения. Потенциально можно лишь обжечься о горячий металл

    Рабочее напряжение, подаваемое на кнопку – должно быть безопасным для оператора. Поскольку напряжение на электродах контактного пистолета не превышает несколько вольт – весь процесс сварки безопасен с электрической точки зрения. Потенциально можно лишь обжечься о горячий металл.

    Вся конструкция контактного пистолета должна приводиться в разомкнутое и отключенное состояние под действием пружин. То есть, как только вы отпустили ручки клещей – электроды сразу будут обесточены и отведены из пятна сварки.

    Пистолет можно изготовить в любой компоновке, главное – удобство и безопасность использования. В качестве примера – заводское устройство.

    Контакты должны быть медными или латунными, иначе они будут привариваться к обрабатываемой поверхности. Толщина (диаметр) 5-15 мм. Поскольку электроды изнашиваются – необходимо предусмотреть возможность замены.

    ВАЖНО! Необходимо помнить, что обычный сварочный аппарат, приспособленный для точечной сварки – работает в нестандартных для его конструкции режимах.

    Поэтому надо следить за возможным перегревом трансформатора, и при необходимости делать перерывы в работе.

    Типы сердечников

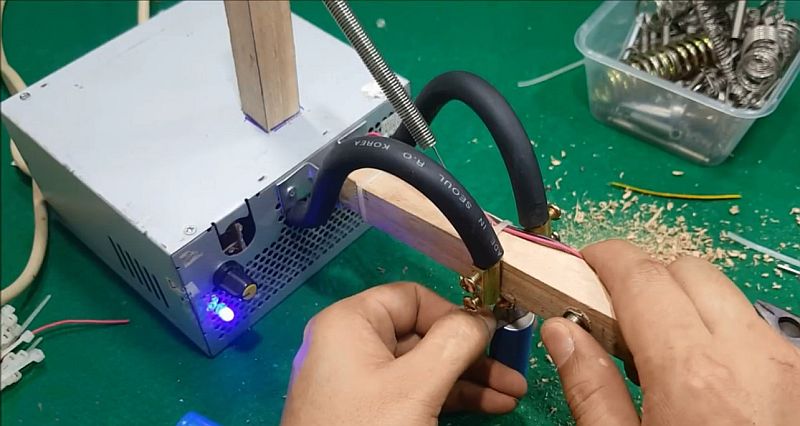

    Точечная сварка для аккумуляторов своими руками

    Сердечники, используемые в сварочных трансформаторах, могут иметь несколько различных исполнений (рисунок ниже).

    Типы сердечников

    Среди них особо выделяются следующие типы ТТ:

    • С так называемым «Ш-образным» или броневым сердечником;
    • Со стержневым основанием (в виде буквы «О»);
    • И, наконец, с сердечником, выполненным в виде тора.

    Из всех перечисленных вариантов самым подходящим для рассматриваемых целей является трансформатор с тороидальным сердечником, имеющий небольшие габариты и сравнительно малый вес (смотрите рисунок далее по тексту).

    Тороидальный трансформатор

    Дополнительная информация. Сечение такой жилы в любом трансформаторе будет определяться предполагаемым током сварки.

    Чтобы точечная сварка своими руками работала нормально, выходной ток агрегата должен быть не менее 1000 Ампер. Последнее означает, что в выходной обмотке ТТ должен использоваться достаточно толстый провод. Данному требованию полностью удовлетворяет выбранный вариант тороидального сердечника, поскольку места для размещения выходной обмотки в нём имеется предостаточно.

    Проверка

    Перед использованием, необходимо предварительно проверить технику на безопасность работы. Для этого проводят профилактический осмотр:

    • чистят все элементы;
    • проверяют правильность изолирования проводов;
    • зачищают деформированную поверхность;
    • осматривают надежность крепежа всех деталей;
    • заземляют аппарат.

    Только после проведения вышеуказанных действий, можно приступать к использованию агрегата.

    Споттер для трансформатора

    Внимание! Если не соблюдать правила безопасности, можно получить сильный удар током.

    Основные компоненты споттера

    Главные комплектующими оборудования являются:

    • пуллер;
    • диодный мост;
    • реле – на 30 А;
    • инопуллер (обратный молоток);
    • трансформатор – 1500 А;
    • контактор – 220 В;
    • блок управления с тиристором – 200 В.

    Корпус

    Устройство должно отличаться функциональностью и удобством. Размер выбирается индивидуально. Необходимо правильно разместить управляющие элементы. Желательно сделать обработку поверхности диэлектрическим материалом.

    Корпус может изготавливаться из таких материалов, как: пластик, металл, дерево. Можно использовать:

    • Короб из металла старого оборудования, который подходит по габаритам.
    • Оцинкованный тонкий жестяной лист или с порошковой окраской.
    • Системный блок для ПК. Отличается удобством, поскольку доступно для установки кулеры и микросхемы. В целях защиты можно применять короб из дерева, имеющий откидную крышку.

    Для крепежа используют заклепки и саморезы.

    Источник питания

    Трансформатор с диодным мостом, собирающимся на диодах Д226Б – главные составляющие блока питания. Они заряжают конденсатор(С1), способствующий открытию тиристора, который расположен в диагональной части моста. Регулировка длительности напряжения происходит резистором (R1).

    Как сделать споттер из сварочного аппарата
    Как сделать споттер из сварочного аппарата своими руками

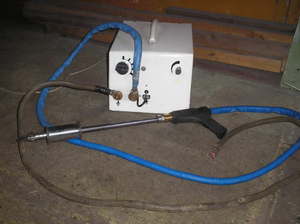

    Самодельный споттер своими руками
    Споттер из сварочного аппарата, изготовленный своими руками: функции и характеристика, правила изготовления
    Сам себе костоправ: споттер для кузовных работ своими руками
    Споттер своими руками
    Как своими руками собрать споттер из сварочного аппарата
    Три простых схемы сборки споттера своими руками
    Как сделать споттер из сварочного аппарата своими руками
    Споттер из сварочного аппарата

    Любой блок питания способный дать 10 В, можно использовать для агрегата.

    Кабели питания

    Выбор кабелей делается с учетом правильно подобранного сечения. Схема расчета: на 1 мм2 – 10 А. Длина для массы не должна быть больше 1,5 м, для рабочей – 2,5 м. Если не учитывать указанные параметры, то сварочные действия будут выполнены не качественно.

    Кончики проводов закрепляются соединительными элементами. Для этого могут применяться клеммы, используемые в резьбовых соединениях. А также специальные устройства, обеспечивающие скорость соединения на агрегате и пистолете, например, крокодил.

    Схема управления

    Чтобы правильно осуществить сборку аппарата, следует ознакомиться со схемой агрегата:

    • при подключении, на устройство подается напряжение;
    • ток, преобразовываясь, направляется на диодный мост;
    • далее попадает на конденсатор и заряжает;
    • изменяется положение переключателя;
    • отключается от зарядного устройства конденсатор;
    • напряжение переходит на цепь тиристора и способствует открытию;
    • электрический импульс поступает на аппарат;
    • образуется сильное напряжение с помощью вторичной обработки;
    • после окончательно разряжения конденсатора, тиристор закрывается;
    • магнитная цепь агрегата возвращается в первоначальное состояние.

    Для повторного заряжения конденсатора, требуется изменение положения переключателя.

    Сварочный пистолет

    Считается главным приспособлением споттера. Должен обладать конструкцией, позволяющей без разборки осуществить замену электрода. Последний желательно изготовить из меди, имеющий диаметр 8-10 мм.

    Чтобы самостоятельным образом изготовить пистолет, следует воспользоваться следующими устройствами:

    • неработающая дрель, с удаленной внутренней частью;
    • полуавтоматическое сварочное оборудование (рабочая часть);
    • клеевой пистолет для монтажных работ.

    В качестве дополнительных оснащений применяют штангу и утяжелитель.

    Для подключения к агрегату, применяется комбинация из 5-жильного провода с соответствующим сечением.

    Оснастка

    Чтобы изготовить споттер, понадобятся следующие материалы:

    • зажим;
    • крепеж;
    • кабель(3 м);
    • лист из металла;
    • уголок 20*20 каркаса;
    • кабель питания;
    • резистор переменный (100 Ом);
    • текстолитовая плата (6 мм);
    • рукоятка для пистолета;
    • кабели для обмотки (от 70 мм2) – возможна замена на шины из меди или алюминия с необходимым сечением;
    • стержень из латуни (диаметр 16 мм, длина 250-300 мм);
    • заготовка из латуни (диаметр 60 мм, длина 100 мм).

    Виды споттеров и их цена

    Аппарат точечной сварки по конструкции может относится только к одной из двух групп:

    Инверторные

    Балгодаря преобразователю, позволяющему получать энергию от любого напряжения, эти модели используют для выполнения многозадачных работ.

    Они обладают компактными размерами, обеспечивают высокое качество сварки, так как в процессе работы отсутствует падение силы тока.

    Цена – от 25 тыс. рублей.

    Трансформаторные

    Питаются от электросети переменного тока, предназначены для выполнения простых операций.

    Самыми широкими возможностями тут обладают модели, работающие от трех фаз питания, за счет повышенной мощности.

    Среди недостатков следует отметить тот факт, что подобные модели не способны работать с оцинкованными поверхностями.

    Цена – около 15 тыс. рублей.

    Некоторые народные умельцы используют так называемый аккумуляторный споттер, который состоит непосредственно из аккумулятора и втягивающего реле.

    Этот самодельный аппарат обойдется значительно дешевле заводских вариантов любого плана, при работе не требует подключения к сети, но естественно имеет серьезные недостатки:

    • Непродолжительное время работы, необходимость заряжать АКБ.
    • Отсутствие временного реле.
    • Отсутствие возможности регулировать основные рабочие параметры, вроде силы тока.

    Аппараты для точечной контактной сварки можно разделить еще на 2 группы, в зависимости от типа материала, с которыми они способны работать:

    Предназначены для рихтовки обычных стальных кузовов.

    Многофункциональные

    По количеству выполняемых типов работ существуют действительно многофункциональные споттеры, способные не только выравнивать поверхности, но и производить точечную сварку, а также пайку металла угольными электродами.

    Кстати говоря, сварочный споттер по способу формирования сварочной точки бывает:

    • Для односторонней точечной сварки посредством специального электрода.
    • Для двухсторонней точечной сварки специальными клещами с ручным или пневматическим приводом.

    Мини-споттер

    Кроме полноценных сварочных установок весом более 10 кг в продаже можно встретить мини-споттер для односторонней сварки и выравнивания поверхностей с максимальным сварочным током около 1,5 тыс. ампер и весом всего 4 – 5 кг.

    Споттер из сварочного аппарата своими руками
    Сварочный аппарат из хлама: как сделать споттер своими руками
    Как сделать споттер своими руками по чертежам
    Изготавливаем споттер самостоятельно
    Споттер своими руками — устройство, характеристики, схема сборки
    Инструкция как самому сделать споттер в домашних условиях
    Как сделать споттер для рихтовки своими руками?
    Как сделать споттер из сварочного аппарата
    Как сделать споттер из сварочного аппарата своими руками
    Как сделать споттер своими руками

    Поставляются подобные портативные варианты в удобных кейсах, размерами сравнимы с паяльником пистолетного типа, а их стоимость в среднем составляет 20 — 40 тыс. рублей.

    Из чего можно изготовить самостоятельно?

    Источник питания устройства отличается от источника обычного сварочника. Он не работает средним током продолжительное время, поддерживая дугу, а должен выдавать короткие импульсы при очень большой силе тока.

    Тепловая энергия также выделяется не при горении электродуги, а при сопротивлении места контакта электрода и заготовки электротоку. Источник должен обеспечивать импульс длительностью до 1 секунды при напряжении 6-8 вольт и силе тока до тысячи ампер.

    Аккумулятор

    Одна из популярных самодельных конструкций — споттер из аккумулятора.

    Для него потребуется:

    • автомобильный аккумулятор напряжением 12 вольт и емкостью от 70 ампер-часов.
    • стартерное реле;
    • пусковая кнопка или клавиша;
    • провода, клеммы;
    • пистолетная рукоятка.


    Плюсом самодельного споттера для корпусной рихтовки является возможность работать без электросети, такой споттер можно возить в багажнике к месту ремонта.

    Собирают споттер из аккумулятора и автомобильного втягивающего реле в следующем порядке:

    • присоединить минусовый провод к отрицательной клемме АКБ;
    • соединить его с заготовкой;
    • к положительной клемме присоединить контакт втягивающего реле;
    • к клеммам 1 и 3 клеммами реле подключить стартовую кнопку;
    • подключить корпус реле к отрицательной клемме аккумулятора.

    Поперечное сечение проводов должно быть от 100 мм2. Длина не должна превышать 100-150 см. При работе нужно следить за напряжением батареи, не допуская ее глубокого разряда. Он приводит к сультфатации пластин и выходу аккумулятора из строя.

    Сварочный аппарат

    Существуют многочисленные описания схемы переделок аппаратов электродуговой сварки в споттеры. Переделка инверторных источников особого смысла не имеет, от них удастся использовать только корпус и клеммы. Лучше использовать такой аппарат по прямому назначению.

    Споттер из универсального полуавтомата переделывать не требуется, в них уже есть импульсный режим.

    Наиболее подходящим для переделки является сварочный трансформатор достаточной мощности. Для того, чтобы сделать споттер из сварочного трансформатора своими руками, потребуется заменить вторичную обмотку. Обычно делают один-два витка из самого толстого провода или медной шины. В цепи первичной обмотки ставят реле-замыкатель, управляемое клавишей «Пуск».

    Если в месте размещения вторичной обмотки есть свободное место, то новую, короткую обмотку можно разместить поверх существующей, не удаляя ее. Это даст возможность при необходимости использовать источник как сварочный трансформатор для дуговой сварки.

    Кроме трансформатора, потребуется также модифицировать систему управления разрядом.

    Микроволновка

    Некоторые мастера применяют для производства простого по конструкции споттера трансформатор от микроволновой печки . Если планируется более или менее продолжительная работа, то рекомендуют использовать два таких трансформатора.

    С каждого снимают вторичную обмотку и наматывают вместо нее новую. Сечение провода должно быть от 50 мм2.

    Обмотки соединяются параллельно, к схеме подключают систему управления импульсом. В этой конструкции также используется реле стартера.

    Советы специалистов

    Мастера с опытом выполнения кузовных работ рекомендуют:

    • следить за заземлением корпуса – это обязательная мера безопасности. От аккумулятора следует отключать клемму «минус»;
    • дополнить схему споттера вспомогательными элементами цепи для предотвращения перегрузки и повышения мощности;
    • при желании рихтовать аппаратом силовые элементы авто выбор отдавать более мощным аппаратам. В них устанавливается стальной прут вместо электрода.

    Собственноручно создать споттер несложно при наличии всех материалов и времени, только важно продумать расположение и тип элементов схемы. Простейшее устройство позволяет рихтовать авто в гараже, но на производствах его будет недостаточно.


    Назад

    Характеристики и описание компрессора Беркут R20

    Жидкое стекло для авто
    ЕЩЕ

    Ключевая деталь споттера


    Сварочный пистолет — это основная деталь устройства. Для непрерывной работы используют устройство фабричного изготовления. Можно сделать его на основе пистолета из строительного клея своими руками. Альтернативным способом будет применение деталей из полуавтоматической сварки. Из текстолита вырезают одинаковые части с показателями длины от 12 до 14 мм. Их должно быть 2. В них устанавливают кронштейн, применяемый в качестве крепления электрода для сварки. При желании можно смонтировать лампочку для подсветки, как и переключатель импульса.

    Кронштейн можно сделать из меди. У него может быть сечение — прямоугольное или квадратное. В качестве электрода для сварки используют медный прут с толщиной от 8 до 10 мм. Пистолет должен иметь такую конструкцию, которая позволяла бы поменять электрод без разборки. Чтобы подключить пистолет к устройству, используют комбинацию из сварочного кабеля с необходимым показателем сечения и 5-жильным контрольным кабелем. Подключение последнего осуществляется в соответствии со схемой.

    На переключатель проводят три жилы. Ещё две перемещаются на подсвечивающую лампочку и двигатель. Сварочный кабель необходимо зачистить и припаять в специальное отверстие в кронштейне.

    Как сделать споттер?

    Прежде чем начать собирать споттер своими руками, необходимо применить профилактические меры при работе с током — под ногами в обязательном порядке должен находиться резиновый коврик, а все правила безопасности при работе с электроприборами должны скрупулезно соблюдаться.

    Необходимые материалы

    Для того чтобы сделать споттер своими руками из инвертора, понадобятся:

    • привод на 12 вольт, обеспечивающий кнопочное управление реле (можно применить подходящий трансформатор от старой техники);
    • тиристор, рассчитанный на напряжение 200 вольт;
    • реле (30 Ампер);
    • диодный мостик;
    • контактная группа на 220 вольт;
    • любая подходящая кнопка для управления.

    Отличной основой для самодельного споттера может стать сварочный полуавтомат.

    Сборка

    Как сделать споттер из сварочного устройства? Очень важно изменить первоначальную конфигурацию так, чтобы на выходе споттер из инвертора обладал силой тока в 1500 Ампер

    Процесс сборки состоит из следующих этапов:

    1. С аппарата снимают вторичный слой (как правило, их два).
    2. Рассчитать, сколько витков потребуется на 1 вольт. Для этого мотаем медную проволоку на первичную обмотку, после чего замеряют показатель вольт и полученную цифру делим на количество витков.
    3. Из вторичной обмотки делается шина. При этом сечение данного элемента должно быть равно или даже больше 16 миллиметров, а напряжение – 6 вольт. Если сечение имеет меньший диаметр, то делим шину на несколько частей, после чего закрепляем все составные скотчем.
    4. Понадобятся две шины с изоляционной обмоткой. Изоляция должна проводится постепенно в следующей последовательности: слой изоленты – слой скотча – слой изоленты. Допускается установка клепок на открытых краях.
    5. Полученные шины наматываем на трансформатор. Поскольку эта процедура достаточно сложен, то тем, кто никогда не наматывал подобные элементы, понадобится посторонняя помощь и дополнительные инструменты, например молоток. Трансформатор и первичная обмотка не обязательно должны быть скреплены «намертво», достаточно просто не повредить шину и обеспечить ровную ее посадку.
    6. Измеряем мощность. При ее соответствии нужным параметрам процесс изготовления споттера близится к концу. Если же обнаружены отклонения, то можно попробовать изменить подключение проводов к первичной обмотке.

    Изготовление трансформатора

    Одной из важнейших деталей самодельного точечного сварочного приспособления является трансформатор. Его изготовление считается самым трудоемким процессом.

    Ее можно производить на кольцевом или же ш-образном железе алюминиевым или медным проводом. Между намотанной проволокой делается многослойная изоляция из трансформаторной бумаги или лакоткани. Для обеспечения оптимальной надежности бумага пропитывается парафином.

    Изготовление стаддера

    Сварочный пистолет можно сделать из полуавтомата, внеся некоторые изменения. Внутри полуавтомата крепится ось из латуни, а клещи изготавливаются из трубы диаметром 2×2 см. Проводник, соединяющий пистолет и трансформатор, должен иметь сечение большее, чем сечение шины или же равное.

    Продуктивность работы прибора зависит и от параметров проводов – чем короче и толще они будут, тем эффективнее будет функционировать агрегат.

    Технические характеристики

    Обратный молоток для кузовного ремонта, изготовленный из инвертора, имеет ряд особенностей. Технические характеристики у разных моделей могут отличаться, но функции и назначения у них похожи.

    И у самодельного, и заводского устройства, которое имеет промышленное назначение, есть свои важные функции:

    • крепление шайб к поверхности с помощью споттера;
    • сварка происходит точечно с помощью электрода, который и вытягивает поверхность автомобиля;
    • наличие возможности прогревания деталей, их выравнивание и охлаждение;
    • простая конструкция аппарата делает его удобным в использовании;
    • два режима работы — один кратковременный с регуляцией времени, а второй постоянный;
    • наличие автоматической системы регулировки температуры, которая заключается в отключении прибора и охлаждении детали при высокой температуре, а также включении сварки при необходимости.

    Технические характеристики самодельного устройства следующие:

    • наличие напряжения в сети 220 вольт для соответствующей работы аппарата;
    • частота работы 50 Гц.;
    • максимальная мощность 10 кВт;
    • максимальный ток 1250 А;
    • вторичная обмотка должна иметь максимальное напряжение 9 В ;
    • установленное время до 1.1 секунды;
    • два режима работы: один для точечной сварки с таймером, а второй постоянный, для обычной;
    • при точечной сварке максимальная сила тока должна быть не более 15 процентов от максимальной при сварке металла;
    • при угольной сварке максимальный процент не должен превышать 75%;
    • игла споттера и его шайба должны иметь силу тяги от 100 килограмм для нормальной работы;
    • размеры изделия 295х830х375 миллиметров;
    • максимальный вес всего устройства — 31 килограмм.
    Источники

    • https://uk-parkovaya.ru/whatandwhy/tips/kak-sdelat-spotter-iz-svarocnogo-apparata-svoimi-rukami.html
    • https://avto-idea.ru/remont/kak-samostoyatelno-sdelat-spotter-chtoby-otremontirovat/
    • https://HouseChief.ru/spotter-svoimi-rukami.html
    • https://tehnika.expert/dlya-remonta/svarochnyj-apparat/spotter-svoimi-rukami.html
    • http://met-all.org/oborudovanie/svarochnye/spotter-svoimi-rukami.html
    • https://amperof.ru/elektromontazh/spotter-iz-svarochnogo-apparata.html
    • https://instanko.ru/drugoe/spotter-svoimi-rukami.html
    • https://svarka.guru/oborudovanie/vidy-apparatov/spotter-svoimi-rukami-iz-akkumulyatora.html
    • https://mensdrive.ru/instrumenty-i-materialy/spotter-iz-svarochnogo-apparata
    • https://electrod-svel.ru/oborudovanie/podrobnaya-instrukciya-izgotovleniya-spottera-iz-svarochnogo-apparata.html

    [свернуть]
