Как работает водородное отопление

Суть данного вида отопления состоит в химической реакции электролиза, при которой вода разделяется на молекулы водорода и кислорода. В следствии этого происходит образование газа Брауна или, как его еще называют, гремучий газ. Во время этой химической реакции происходит выделение тепла, которое и используется для отопления. При помощи регулирования мощности котла можно добиться необходимого температурного режима в помещении, которое вы отапливаете.

Для того, чтобы водородное отопление работало, необходимы следующие условия:

  • Свободный приток воды. Как правило, используется вода, поступающая из водопровода, однако, можно пользоваться и дистиллированной. Объем требуемой жидкости напрямую зависит от мощности котла.
  • Наличие электричества. Для протекания процесса электролиза необходимо электроэнергия.

Данное устройство считается самым экологичным из всех способов обогрева, так как во время работы выделяется пар, который не наносит вреда окружающей среде. И для работы необходимо всего лишь наличие электричества, а чтобы сократить затраты, существует возможность работы от солнечной энергии, то есть черпать энергию через солнечные батареи.

Достоинства и недостатки отопления на водороде

Плюсы:

  1. Одним из самых очевидных плюсов можно считать нескончаемое количество топлива, так как им служит вода. Отпадает необходимость в добыче угля, дров или другого природного ресурса для получения тепла.

Низкий расход электрической энергии

  • Низкий расход электричества. Для примера устройство, мощность которого 40 кВт, расходует 0,44 кВт в час, водородный котел считается наиболее экономичным в отличии от других способов отопления.
  • Высокая степень экологичности, полностью отсутствуют выбросы, наносящие вред окружающей среде, так как при работе выделяется только пар.
  • Высокий коэффициент полезного действия порядка 94%, никакой другой вид отопления не дает подобной теплоотдачи.
  • Низкий уровень шума во время работы.
  • Не требует установки дымохода и его последующего обслуживания.
  • Отсутствует необходимость в горящем пламени.
  • Предъявляются гораздо ниже требования к монтажу и месту установки, чем к газовому оборудованию.
  • Недостатки:

    1. Недостатком можно считать то, что газ, который вырабатывается, не имеет ни цвета ни запаха, и если произойдет его утечка обнаружить это будет крайне сложно. Температура, при которой он возгорается составляет 540 градусов, исходя из этого его относят к взрывоопасным.

      Выделение водорода
    2. Достаточно высокая стоимость.
    3. Существует очень мало специалистов, которые проводят проверку и сертифицирование баллонов.
    4. Требуется постоянное пополнение катализатора.
    5. Сложность в поиске запасных частей, это связано с низкой востребовательностью на рынке.

    Что необходимо для изготовления топливной ячейки дома

    Приступая к изготовлению водородной топливной ячейки, надо обязательно изучить теорию процесса образования гремучего газа. Это даст понимание происходящего в генераторе, поможет при настройке и эксплуатации оборудования. Кроме того, придётся запастись необходимыми материалами, большинство из которых будет нетрудно найти в торговой сети. Что же касается чертежей и инструкций, то мы постараемся раскрыть эти вопросы в полном объёме.

    Проектирование водородного генератора: схемы и чертежи

    Самодельная установка для получения газа Брауна состоит из реактора с установленными электродами, ШИМ-генератора для их питания, водяного затвора и соединительных проводов и шлангов. В настоящее время существует несколько схем электролизёров, использующих в качестве электродов пластины или трубки. Кроме того, в Сети можно найти и установку так называемого сухого электролиза. В отличие от традиционной конструкции, в таком аппарате не пластины устанавливаются в ёмкость с водой, а жидкость подаётся в зазор между плоскими электродами. Отказ от традиционной схемы позволяет значительно уменьшить габариты топливной ячейки.

    Генератор водорода
    Электрическая схема ШИМ-регулятора
    Генератор водорода
    Схема единичной пары электродов, используемых в топливной ячейке Мейера
    Генератор водорода
    Схема ячейки Мейера
    Генератор водорода
    Электрическая схема ШИМ-регулятора
    Генератор водорода
    Чертёж топливной ячейки
    Генератор водорода
    Чертёж топливной ячейки
    Генератор водорода
    Электрическая схема ШИМ-регулятора
    Генератор водорода
    Электрическая схема ШИМ-регулятора

    В работе можно использовать чертежи и схемы рабочих электролизёров, которые можно адаптировать под собственные условия.

    Выбор материалов для строительства генератора водорода

    Для изготовления топливной ячейки практически никаких специфичных материалов не требуется. Единственное, с чем могут возникнуть сложности, так это электроды. Итак, что надо подготовить перед началом работы.

    1. Если выбранная вами конструкция представляет собой генератор «мокрого» типа, то понадобится герметичная ёмкость для воды, которая одновременно будет служить и корпусом реактора. Можно взять любой подходящий контейнер, главное требование — достаточная прочность и газонепроницаемость. Разумеется, при использовании в качестве электродов металлических пластин лучше использовать прямоугольную конструкцию, к примеру, тщательно загерметизированный корпус от автомобильного аккумулятора старого образца (чёрного цвета). Если же для получения HHO будут применяться трубки, то подойдёт и вместительная ёмкость от бытового фильтра для очистки воды. Самым же лучшим вариантом будет изготовление корпуса генератора из нержавеющей стали, например, марки 304 SSL.
      Генератор водорода

      Электродная сборка для водородного генератора «мокрого» типа

      При выборе «сухой» топливной ячейки понадобится лист оргстекла или другого прозрачного пластика толщиной до 10 мм и уплотнительные кольца из технического силикона.

    2. Трубки или пластины из «нержавейки». Конечно, можно взять и обычный «чёрный» металл, однако в процессе работы электролизёра простое углеродистое железо быстро корродирует и электроды придётся часто менять. Применение же высокоуглеродистого металла, легированного хромом, даст генератору возможность работать длительное время. Умельцы, занимающиеся вопросом изготовления топливных ячеек, длительное время занимались подбором материала для электродов и остановились на нержавеющей стали марки 316 L. К слову, если в конструкции будут использоваться трубки из этого сплава, то их диаметр надо подобрать таким образом, чтобы при установке одной детали в другую между ними был зазор не более 1 мм. Для перфекционистов приводим точные размеры:
      — диаметр внешней трубки — 25.317 мм;
      — диаметр внутренней трубки зависит от толщины внешней. В любом случае он должен обеспечивать зазор между этими элементами равный 0.67 мм.Генератор водорода

      От того, насколько точно будут подобраны параметры деталей водородного генератора, зависит его производительность

    3. ШИМ-генератор. Правильно собранная электрическая схема позволит в нужных пределах регулировать частоту тока, а это напрямую связано с возникновением резонансных явлений. Другими словами, чтобы началось выделение водорода, надо будет подобрать параметры питающего напряжения, поэтому сборке ШИМ-генератора уделяют особое внимание. Если вы хорошо знакомы с паяльником и сможете отличить транзистор от диода, то электрическую часть можно изготовить самостоятельно. В противном случае можно обратиться к знакомому электронщику или заказать изготовление импульсного источника питания в мастерской по ремонту электронных устройств.

      Импульсный блок питания, предназначенный для подключения к топливной ячейке, можно купить в Сети. Их изготовлением занимаются небольшие частные компании в нашей стране и за рубежом.

    4. Электрические провода для подключения. Достаточно будет проводников сечением 2 кв. мм.
    5. Бабблер. Этим причудливым названием умельцы обозвали самый обычный водяной затвор. Для него можно использовать любую герметичную ёмкость. В идеале она должна быть оборудована плотно закрывающейся крышкой, которая при возгорании газа внутри будет мгновенно сорвана. Кроме того, рекомендуется между электролизёром и бабблером устанавливать отсекатель, который будет препятствовать возвращению HHO в ячейку.
      Генератор водорода

      Конструкция бабблера

    6. Шланги и фитинги. Для подключения генератора HHO понадобятся прозрачная пластиковая трубка, подводящий и отводящий фитинг и хомуты.
    7. Гайки, болты и шпильки. Они понадобятся для крепления частей электролизёра между собой.
    8. Катализатор реакции. Для того чтобы процесс образования HHO шёл интенсивнее, в реактор добавляют гидроксид калия KOH. Это вещество можно без проблем купить в Сети. На первое время будет достаточно не более 1 кг порошка.
    9. Автомобильный силикон или другой герметик.

    Заметим, что полированные трубки использовать не рекомендуется. Наоборот, специалисты рекомендуют обработать детали наждачной бумагой для получения матовой поверхности. В дальнейшем это будет способствовать увеличению производительности установки.

    Инструменты, которые потребуются в процессе работы

    Прежде чем приступить к постройке топливной ячейки, подготовьте такие инструменты:

    • ножовку по металлу;
    • дрель с набором свёрл;
    • набор гаечных ключей;
    • плоская и шлицевая отвёртки;
    • угловая шлифмашина («болгарка») с установленным кругом для резки металла;
    • мультиметр и расходомер;
    • линейка;
    • маркер.

    Кроме того, если вы будете самостоятельно заниматься постройкой ШИМ-генератора, то для его наладки потребуется осциллограф и частотомер. В рамках данной статьи мы этот вопрос поднимать не будем, поскольку изготовление и настройка импульсного блока питания лучше всего рассматривается специалистами на профильных форумах.

    Обратите внимание на статью, в которой приведены другие источники энергии, которую можно использовать для обустройства отопления дома: https://aqua-rmnt.com/otoplenie/alt_otoplenie/alternativnye-istochniki-energii.html

    В качестве заключения. Альтернатива

    Альтернативой, пускай и весьма спорной, является газ Брауна – химическое соединение, которое состоит из одного атома кислорода и двух водорода. Горение такого газа сопровождается образованием тепловой энергии (притом в четыре раза мощнее, чем в описанной выше конструкции).

    Для отопления дома газом Брауна тоже используются электролизеры, ведь этот способ получения тепла также основан на электролизе. Создаются специальные котлы, в которых под действием переменного тока молекулы химических элементов разъединяются, образуя заветный газ Брауна.

    Видео – Обогащенный газ Брауна

    Вполне возможно, что инновационные энергоносители, резерв которых практически безграничен, вскоре вытеснят невозобновляемые природные ресурсы, освободив нас от необходимости в перманентной добычи ископаемых. Такой ход событий позитивно скажется не только на окружающей среде, но и на экологии планеты в целом.

    Видео – Отопление водородом

    Сборка системы

    В состав систем водородного отопления входят водородные генераторы, горелки и котлы. Первый необходим для разложения жидкости на составляющие (с использованием катализаторов для ускорения процесса или без них). Горелка создает открытое пламя, а котел служит теплообменным устройством. Все это можно приобрести в соответствующих магазинах, однако та же система, созданная своими руками, как правило, работает эффективнее.

    Сборку генератора водорода можно осуществить несколькими способами. Для его изготовления понадобится несколько стальных трубок, бак для расположения конструкции, широтно-импульсный генератор мощностью от 30А и выше или другой источник питания. Кроме того, при сборке не обойтись без посуды для дистиллированной воды.

    Подача жидкости, из которой будет выделяться водород, осуществляется внутрь герметичной конструкции, где находятся пластины из нержавеющей стали (чем их больше, тем больше получается водорода, хотя тратится и дополнительная электроэнергия), примыкающие друг к другу.

    В емкости под действием тока происходит процесс расщепления молекул воды на кислород и водород, после чего последний подается в котел, где установлена горелка. Если же ток подается не от сети, а от ШИМ-генератора, эффективность системы увеличивается.

    Применяемые материалы

    В системе отопления применяется, как правило, дистиллированная вода, в которую добавляют гидроксид натрия в пропорции 10 л жидкости на 1 ст. л вещества. При отсутствии или проблематичности получения нужного количества дистиллята разрешается использование и обычной воды из крана, но только в том случае, если в ее составе отсутствуют тяжелые металлы.

    В качестве металлов, из которых изготавливают водородные котлы, допустимо использовать любые виды нержавеющих сталей – отличным вариантом станет ферримагнитная сталь, к которой не притягиваются лишние частицы. Хотя основным критерием выбора материала все-таки должна быть устойчивость к коррозии и ржавчине.

    Для сборки аппарата обычно используются трубки диаметром 1 или 1,25 дюйма. А горелка приобретается в соответствующем магазине или интернет-сервисе.

    Если правильно подобрать материалы и тщательно изучить схему отопления, изготовление установки и ее присоединение к котлу не представляет собой ничего сложного.

    Преимущества и рекомендации

    Рассмотрим положительные стороны отопительных приборов, работающих на водороде. Запас топлива бесконечный. Для заправки такого котла нужна простая вода. Минимального объема электричества 0,3 кВт/час достаточно для нормальной работы устройства мощностью 27 кВт. Угарные газы, причиняющие вред организму, полностью отсутствуют.

    Покупая водородный генератор для отопления дома, рекомендуется подобрать подходящий котел или устройство для теплообмена. Такие установки должны нормально функционировать на повышенных температурах, которые достигаются при сжигании водородного топлива.

    Полученная смесь в результате работы генератора относится к гремучим газам. Человек не может определить утечку в помещении по запаху. Температура воспламенения очень высокая. Это означает, что вещество взрывоопасное. Именно по этой причине каждый самодельный агрегат всегда нужно проверять.

    Водородное отопление: миф или реальность?

    Генератор для сварочных работ – это на данный момент единственное практическое применение электролитическому расщеплению воды. Использовать его для отопления дома нецелесообразно и вот почему. Затраты энергоносителей при газопламенных работах не так важны, главное, что сварщику не нужно таскать тяжеленные баллоны и возиться со шлангами. Другое дело – отопление жилища, где каждая копейка на счету. И тут водород проигрывает всем существующим ныне видам топлива.

    генератор для сварочных работ
    генератор для сварочных работ

    Важно. Затраты электроэнергии на выделение горючего из воды методом электролиза будут гораздо выше, нежели гремучий газ сможет выделить при сжигании.

    Серийные сварочные генераторы стоят немалых денег, поскольку в них используются катализаторы процесса электролиза, в состав которых входит платина. Можно сделать водородный генератор своими руками, но его эффективность будет еще ниже, чем у заводского. Получить горючий газ вам точно удастся, но вряд ли его хватит на обогрев хотя бы одной большой комнаты, не то что целого дома. А если и хватит, то придется оплачивать баснословные счета за электричество.

    Чем тратить время и усилия на получение бесплатного топлива, которого не существует априори, проще смастерить своими руками простой электродный котел. Можете быть уверены, что так вы израсходуете гораздо меньше энергии с большей пользой. Впрочем, домашние мастера – энтузиасты всегда могут попробовать свои силы и собрать дома электролизер, с целью провести эксперименты и убедиться во всем самолично. Один из подобных экспериментов показан на видео:

    Создание опытного образца

    Чтобы вы поняли, с чем имеете дело, для начала предлагаем собрать простейший генератор по производству водорода с минимальными затратами. Конструкция самодельной установки изображена на схеме.

    Разложение воды путем электролиза – схема
    Разложение воды путем электролиза – схема

    Из чего состоит примитивный электролизер:

    • реактор – стеклянная либо пластиковая емкость с толстыми стенками;
    • металлические электроды, погружаемые в реактор с водой и подключенные к источнику электропитания;
    • второй резервуар играет роль водяного затвора;
    • трубки для отвода газа HHO.

    Важный момент. Электролитическая водородная установка работает только от постоянного тока. Поэтому в качестве источника питания применяйте сетевой адаптер, автомобильное зарядное устройство или аккумулятор. Электрогенератор переменного тока не подойдет.

    Принцип работы электролизера следующий:

    1. К двум электродам, погруженным в воду, подводится напряжение, желательно от регулируемого источника. Для улучшения реакции в емкость добавляется немного щелочи либо кислоты (в домашних условиях – обычной соли).Схема разложения воды электричеством
      Схема разложения воды электричеством
    2. В результате реакции электролиза со стороны катода, подключенного к «минусовой» клемме, станет выделяться водород, а возле анода – кислород.
    3. Смешиваясь, оба газа по трубке поступают в гидрозатвор, выполняющий 2 функции: отделение водяного пара и недопущение вспышки в реакторе.
    4. Из второй емкости гремучий газ ННО подается на горелку, где сжигается с образованием воды.

    Чтобы своими руками сделать показанную на схеме конструкцию генератора, потребуется 2 стеклянных бутылки с широкими горлышками и крышками, медицинская капельница и 2 десятка саморезов. Полный набор материалов продемонстрирован на фото.

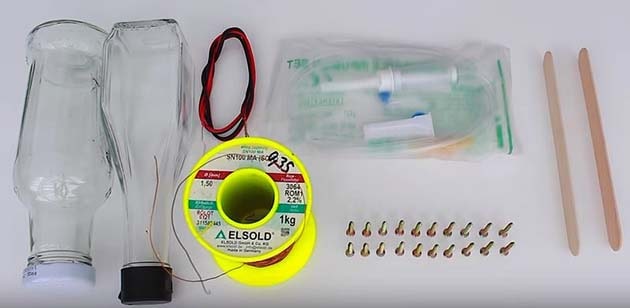

    Комплект материалов для изготовления генератора
    Комплект материалов для изготовления генератора

    Из специальных инструментов потребуется клеевой пистолет для герметизации пластиковых крышек. Порядок изготовления простой:

    1. Плоские деревянные палочки скрутите саморезами, располагая их концами в разные стороны. Спаяйте головки шурупов между собой и подсоедините провода – получите будущие электроды.
    2. Проделайте отверстие в крышке, просуньте туда разрезанный корпус капельницы и провода, затем герметизируйте с 2 сторон клеевым пистолетом.
    3. Поместите электроды в бутылку и завинтите крышку.
    4. Во второй крышке просверлите 2 отверстия, вставьте трубки капельниц и накрутите на бутылку, заполненную обычной водой.Самодельный электролизер в сборе
      Самодельный электролизер в сборе

    Для запуска генератора водорода налейте в реактор подсоленную воду и включите источник питания. Начало реакции ознаменуется появлением пузырьков газа в обеих емкостях. Отрегулируйте напряжение до оптимального значения и подожгите газ Брауна, выходящий из иглы капельницы.

    Второй важный момент. Слишком высокое напряжение подавать нельзя — электролит, нагревшийся до 65 °С и более, начнет интенсивно испаряться. Из-за большого количества водяного пара разжечь горелку не удастся. Подробности сборки и запуска импровизированного водородного генератора смотрите на видео:

    Что такое водородный генератор и принцип его работы

    Прибор имеет еще одно название – электролизер, функционирует за счет физического и химического процессов. Выглядит генератор водорода для отопления дома как несколько металлических пластин, которые погружены в тару, заполненную дистиллированной водой. Несмотря на простоту схемы, электролизер способен вырабатывать большое количество энергии.

    водородный генератор

    Процесс выглядит следующим образом: электроток проходит через воду между металлическими пластинами разной полярности (анод-катод), это приводит к расщеплению дистиллированной жидкости на молекулы водорода, кислорода. Если площадь металлических элементов большая, проходит много электрического тока и объем газа повышается. Корпус, куда погружены пластины, обязательно оснащается клеммами для подключения источника питания – электрического тока, а также втулкой, куда направляется вырабатываемый газ.

    Схема самодельной установки

    Нет однозначной схемы устройства, так как она может варьироваться в зависимости от комплектации различными датчиками.

    Однако, можно выделить перечень необходимого минимума составляющих данного устройства:

    1. Сосуд, который наполнен жидкостью (электролитом).

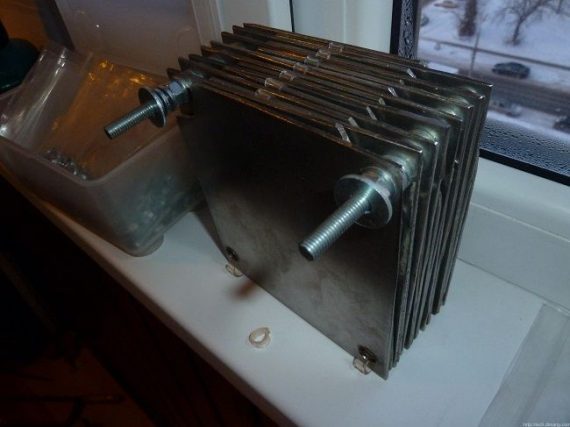

      Набор пластин для электролизера
    2. Набор нержавеющих пластин, между которыми под действием электричества вода будет распадаться на водород и кислород (электролизер).
    3. Предохранительный модуль.
    4. Камера сгорания.
    5. Теплообменник.

    А работает это все следующим образом — специальная жидкость, поступает в электролизер, в котором происходит выработка газа путем расщепления жидкости под действием электрического тока. После горения образуется вода, которая возвращается в систему. Изготавливается емкость из высоколегированной стали, использование этого материала обусловлено его надежностью.

    Существует технологическая необходимость в установке предохранительного клапана для сброса избыточного давления из системы. Выработанный водород затем поступает в камеру сгорания. Вступив в термическую реакцию с О2, газ вырабатывает тепло, которое через радиатор протекает в отопительную систему помещения.

    А жидкость, которая образовалась в камере, протекает по специальной трубке в сосуд с электролитом, благодаря этому происходит самовоспламенение при помощи рециркуляции. Также к данной схеме добавляют элементы защитной автоматической системы для безопасности эксплуатации. Такие, как датчики контроля уровня воды, температурные датчики, пропускные клапаны, датчики контроля давления в системе.

    Что представляет собой установка?

    Технология вырабатывания кислорода и водорода – это замечательная альтернатива природному газу. Средний показатель температуры горения может быть равен 3000 градусов по Цельсию. Чтобы выдерживать такой высокий показатель, потребуется специальная горелка для сжигания водорода.

    Подобное устройство состоит из нескольких элементов. Хороший водородный генератор для отопления частного дома, способствующий процессу деления воды на составляющие, можно собрать самостоятельно. Дополнительно используются катализаторы для оптимизации химической реакции. Трубопровод от генератора и горелка понадобятся для создания пламени. В качестве теплообменного устройства можно использовать обыкновенный котел. В топке размещается горелка, отвечающая за нагрев в системе отопления.

    Старое оборудование может быть адаптировано для обработки водородного топлива. В финансовом вопросе подобные инженерные решения будут гораздо более приемлемыми в сравнении с приобретением нового котла, произведенного на заводе. При этом водородный генератор для отопления частного дома потребует больше места.

    Водородная установка для отопления дома своими руками

    Инструкция: как сделать водородный генератор своими руками

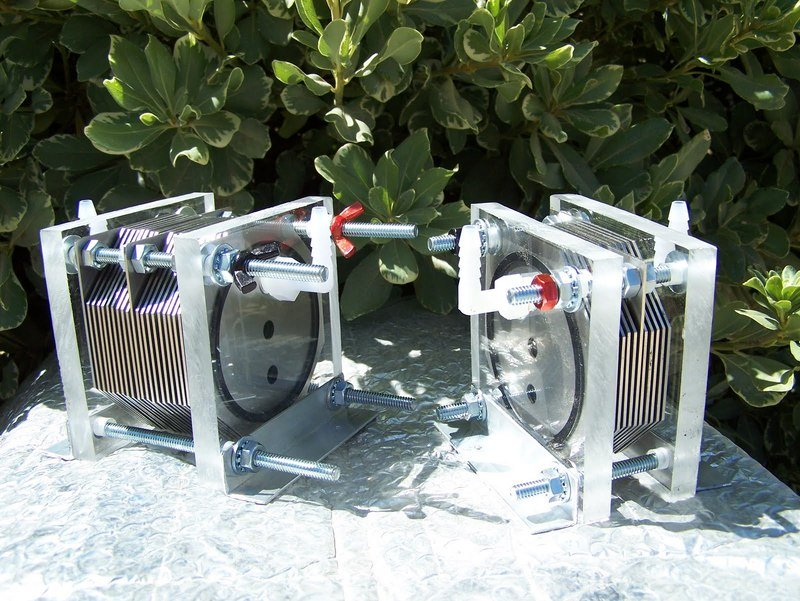

    Для изготовления топливной ячейки возьмём наиболее совершенную «сухую» схему электролизёра с использованием электродов в виде пластин из нержавеющей стали. Представленная ниже инструкция демонстрирует процесс создания водородного генератора от «А» до «Я», поэтому лучше придерживаться очерёдности действий.

    Водородный генератор своими руками

    Схема топливной ячейки «сухого» типа

    Изготовление корпуса топливной ячейки. В качестве боковых стенок каркаса выступают пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Надо понимать, что размер аппарата напрямую влияет на его производительность, однако, и затраты на получение HHO будут выше. Для изготовления топливной ячейки оптимальными будут габариты устройства от 150х150 мм до 250х250 мм. В каждой из пластин просверливают отверстие под входной (выходной) штуцер для воды. Кроме того, потребуется сверление в боковой стенке для выхода газа и четыре отверстия по углам для соединения элементов реактора между собой.

    Воспользовавшись угловой шлифовальной машиной, из листа нержавеющей стали марки 316L вырезают пластины электродов. Их размеры должны быть меньше габаритов боковых стенок на 10 – 20 мм. Кроме того, изготавливая каждую деталь, необходимо оставлять небольшую контактную площадку в одном из углов. Это понадобится для соединения отрицательных и положительных электродов в группы перед их подключением к питающему напряжению. Для того чтобы получать достаточное количество HHO, нержавейку надо обработать мелкой наждачной бумагой с обеих сторон. В каждой из пластин сверлят два отверстия: сверлом диаметром 6 — 7 мм — для подачи воды в пространство между электродами и толщиной 8 — 10 мм — для отвода газа Брауна. Точки сверлений рассчитывают с учётом мест установки соответствующих подводящих и выходного патрубков.

    Начинают сборку генератора. Для этого в оргалитовые стенки устанавливают штуцеры подачи воды и отбора газа. Места их присоединений тщательно герметизируют при помощи автомобильного или сантехнического герметика.

    После этого в одну из прозрачных корпусных деталей устанавливают шпильки, после чего начинают укладку электродов.

    Пластины нержавеющей стали отделяют от боковых поверхностей реактора при помощи уплотнительных колец, которые можно сделать из силикона, паронита или другого материала

    Важно только, чтобы его толщина не превышала 1 мм. Такие же детали используют в качестве дистанционных прокладок между пластинами

    В процессе укладки следят, чтобы контактные площадки отрицательных и положительных электродов были сгруппированы в разных сторонах генератора.

    После укладки последней пластины устанавливают уплотнительное кольцо, после чего генератор закрывают второй оргалитовой стенкой, а саму конструкцию скрепляют при помощи шайб и гаек. Выполняя эту работу, обязательно следят за равномерностью затяжки и отсутствием перекосов между пластинами.

    При помощи полиэтиленовых шлангов генератор подключают к ёмкости с водой и бабблеру. Контактные площадки электродов соединяют между собой любым способом, после чего к ним подключают провода питания.

    На топливную ячейку подают напряжение от ШИМ-генератора, после чего производят настройку и регулировку аппарата по максимальному выходу газа HHO.

    Для получения газа Брауна в количестве, достаточном для отопления или приготовления пищи, устанавливают несколько генераторов водорода, работающих параллельно.

    Область применения

    Сегодня электролизёр — такое же привычное устройство, как и генератор ацетилена или плазменный резак. Изначально водородные генераторы использовались сварщиками, поскольку носить за собой установку весом всего несколько килограмм было намного проще, чем перемещать огромные кислородные и ацетиленовые баллоны. При этом высокая энергоёмкость агрегатов решающего значения не имела — всё определяло удобство и практичность. В последние годы применение газа Брауна вышло за рамки привычных понятий о водороде, как топливе для газосварочных аппаратов. В перспективе возможности технологии очень широки, поскольку использование HHO имеет массу достоинств.

    • Сокращение расхода горючего на автотранспорте. Существующие автомобильные генераторы водорода позволяют использовать HHO как добавку к традиционному бензину, дизелю или газу. За счёт более полного сгорания топливной смеси можно добиться 20 – 25 % снижения потребления углеводородов.
    • Экономия топлива на тепловых электростанциях, использующих газ, уголь или мазут.
    • Снижение токсичности и повышение эффективности старых котельных.
    • Многократное снижение стоимости отопления жилых домов за счёт полной или частичной замены традиционных видов топлива газом Брауна.
    • Использование портативных установок получения HHO для бытовых нужд — приготовления пищи, получения тёплой воды и т. д.
    • Разработка принципиально новых, мощных и экологичных силовых установок.

    Рекомендуем:  Русская печь своими руками — подробная порядовка и видеоинструкции

    Генератор водорода, построенный с использованием «Технологии водяных топливных ячеек» С. Мейера (а именно так назывался его трактат) можно купить — их изготовлением занимается множество компаний в США, Китае, Болгарии и других странах. Мы же предлагаем изготовить водородный генератор самостоятельно.

    Идеи для комбинирования напольных покрытий на кухне

    Комбинацию материалов необходимо продумывать еще до начала работ, чтобы с учетом разницы по толщине сделать на полу (при его подготовке) перепад нужной величины.

    Плитка и ламинат

    Эти материалы отлично сочетаются по толщине и физическим характеристикам. Ламинат для кухни выбирается с самой высокой степенью прочности и влагостойкости. Как бы ни было красиво глянцевое покрытие, предпочтение следует отдать варианту с матовой поверхностью. За ним проще ухаживать, а рельефная структура предохранит от скольжения даже на мокром полу. Ламинат не равнодушен к влаге и жиру, поэтому используется в обеденной зоне.

    Для отделки пола возле рабочего места лучше всего подойдет керамическая плитка. Но не скользкая глянцевая, а матовая с рельефной структурой. В ассортименте представлено такое множество расцветок и текстур, что подобрать подходящие под оформление кухни будет несложно. Эффектно смотрится сочетание плитки и ламината с изображением мрамора, известняка, дуба, бука.

    Плитка и линолеум

    Простота монтажа и невысокая цена обеспечивают линолеуму популярность уже на протяжении нескольких десятилетий. Он влагостоек, мягок, бесшумен, без потери вида переносит обработку чистящими средствами. Большой выбор расцветок способствует удачному сочетанию с другими напольными покрытиями, в том числе с плиткой. Красиво смотрится линолеум с имитацией деревянного или паркетного пола. С помощью противоскользящего покрытия улучшается сцепление с обувью, а минимальное количество стыков облегчает уход за полом.

    Результаты испытаний показали, что искусственный материал по всем параметрам не хуже натурального линолеума, но стоит дешевле.

    Линолеум и ламинат

    Эти материалы прекрасно дополняют друг друга, так как срок службы, теплоотдача, гигиенические параметры и цена отличаются незначительно. Если выбрать линолеум с имитацией роскошного ковра, его можно постелить в зоне отдыха. Однако лучше использовать у рабочего места, поскольку он не так привередлив к влаге, как ламинат, который позволит ходить в обеденной зоне даже босиком.

    Плитка и паркетная доска

    Эти материалы нечасто используются для комбинирования, а зря. С помощью паркетной доски можно сделать интерьер кухни шикарным и комфортным. Для изготовления используются ценные породы древесины.

    Паркетную доску просто монтировать, но она легко царапается и плохо переносит воздействие влаги и моющих средств, поэтому не рекомендуется частое мытье. Однако в обеденной зоне, где отсутствуют негативные факторы, она будет выглядеть отлично, поскольку с теплом натурального дерева не сравнится ни одно покрытие.

    Керамогранит и ламинат

    Сочетание этих материалов обеспечит прочность, долговечность и красоту пола на кухне. По характеристикам керамогранит похож на фаянсовую плитку, но обладает более высокой прочностью, выдерживает даже сильные удары. Его срок службы указывается не в десятилетиях, а в веках. На керамогранит не действуют даже самые агрессивные моющие средства, а тем более вода и жир. Поэтому он идеально подходит для рабочей зоны. Подбор нужного оттенка при комбинировании с ламинатом не вызовет затруднений, так как в цветовой палитре найдутся любые варианты. По толщине они примерно одинаковы, что облегчит стыковку.

    Плитка из керамогранита с полированной поверхностью для кухни не годится, поскольку после попадания на нее жидкости она становится скользкой. У матовой плитки этот дефект отсутствует, она не поддается истиранию, легко моется.

    При покупке нужно обратить внимание на наличие с тыльной стороны небольших технических отверстий. Их форма должна быть ровной и аккуратной

    Экономическая целесообразность

    В домашних условиях изготовить качественную водородную установку очень сложно. Мастеру придется учитывать массу параметров. Например, нужно точно подобрать металл для электродов. Он должен обладать определенными свойствами.

    Всеми любимая нержавейка — доступное, но недолговечное решение. Топливные ячейки на них довольно быстро выйдут из строя.

    Также при сборке гидролизатора нужно соблюдать монтажные размеры. Чтобы их получить, нужно произвести сложные расчеты с учетом качества воды, необходимой мощности на выходе и т. д.

    При изготовлении устройства значение имеет даже сечение проводов, по которым на электроды подается ток. Речь идет не о производительности генератора, а о безопасности его эксплуатации, но и этот важный нюанс нужно учитывать.

    Главная проблема таких приборов — большие затраты электричества для получения оксиводорода. Они превышают энергию, которую можно получить от сжигания такого топлива.

    Из-за низкого КПД цена водородной установки для дома делает производство этого газа и его последующее использование для отопления невыгодным. Чем впустую расходовать электричество, проще установить любой электрокотел. Он будет эффективнее.


    Что касается автомобильного транспорта, то здесь картина не сильно отличается. Да, можно сделать гидролизер для экономии топлива, но при этом снижается безопасность и надежность.

    Единственное, где водород можно эффективно применять как топливо, — газосварка. Аппараты на hydrogen весят меньше, они компактнее, чем кислородные баллоны, но намного эффективнее. К тому же стоимость получения смеси здесь не играет никакой роли.

    Как собрать генератор водорода собственноручно?

    Зачастую котел, работающий на водороде, используется для обогрева полов. Эти системы в наше время встречаются самой разной мощности. Мощность котлов бывает самая разная, начиная от 27Вт и до бесконечности. Можно взять один очень мощный котел для обогрева сразу всего дома, а можно несколько небольших. Устанавливаются они своими силами, но, как сделать водородный генератор своими руками?

    Прежде чем начать сооружать топливную ячейку необходимо иметь под руками следующие инструменты:

    • ножовку по металлу;
    • дрель с набором свёрл;
    • набор гаечных ключей;
    • плоская и шлицевая отвёртки;
    • угловая шлифмашина («болгарка») с установленным кругом для резки металла;
    • мультиметр и расходомер;
    • линейка;
    • маркер.

    Более того, если вы решите самостоятельно заниматься сооружением ШИМ-генератора, то для его настройки понадобятся осциллограф и частотомер.

    Для того чтобы изготовить водородный генератор для отопления частного дома рассмотрим абсолютно «сухую» схему электролизера с применением электродов из пластин нержавеющей стали.

    Схема сухого генератора водорода
    Схема сухого генератора водорода

    Представленная ниже инструкция показывает процесс конструирования водородного генератора:

    1. Сооружение корпуса топливной ячейки. Роль боковых стенок каркаса играют пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Стоит заметить, что он размеров агрегата напрямую зависит его производительность, но и затраты на получение ННО будут намного выше. Для сооружения топливной ячейки оптимальными являются габариты от 150×150 мм до 250×250 мм.
    2. В каждой из платин сверлятся отверстия под входной и выходной штуцера для воды. Кроме этого, необходимо сверление в боковой стенке для выхода газа и четыре отверстия по углам для того чтобы соединить элементы реактора между собой.
    3. С помощью болгарки из листа нержавейки марки 316L, вырезают пластины электродов. Они по размеру должны быть меньше стенок на 10-20 мм. Более того, при изготовлении каждой детали, в одном из углов необходимо оставлять небольшую контактную площадку. Это необходимо для того чтобы соединить отрицательные и положительные электроды в группы перед их подключением к питанию.
    4. Для получения необходимого количества ННО, нержавейку необходимо обработать мелкой наждачной бумагой с двух сторон.
    5. В каждой пластине сверлятся два отверстия: сверлом чей диаметр должен быть 6-7 мм – для подачи в пространство между электродами воды и диаметром 8-10 мм – для отвода газа Брауна. Точки сверления рассчитывают с учетом мест монтажа соответствующих подводящих и выходного патрубков.
    6. Приступают к сборке генератора. Для этого в оргалитовые стенки монтируют штуцеры служащие для подачи воды и отбора газа. Места их присоединений тщательнейшим образом герметизируют автомобильным или сантехническим герметиком.
    7. После этого одну из прозрачных корпусных деталей устанавливают на шпильки, после этого укладывают электроды. Укладка электродов должна начинаться с уплотнительного кольца. Обратите внимание: плоскость электродов должна быть абсолютно ровной, в противном случае элементы с разноименными зарядами будут касаться, что вызовет короткое замыкание!
    8. Пластины нержавейки отделяют от боковых поверхностей реактора с помощью уплотнительных колец, изготовленных из силикона, паронита или других материалов. Важно чтобы он был не толще 1 мм. Подобные детали используют как дистанционные прокладки между пластинами. В процессе укладки следят, чтобы контактные площадки разноименных электродов были сгруппированы по разные стороны генератора.
    9. После того как уложена последняя пластина устанавливают уплотнительное кольцо, после чего генератор закрывается второй оргалитовой стенкой, а саму конструкцию соединяют с помощью гаек и шайб. Делая эту работу, внимательно следите за равномерностью затяжки и отсутствием перекосов между пластинами.
    10. С помощью полиэтиленовых шлангов генератор подключается к емкости с водой и бабблеру.
    11. Контактные площадки электродов соединяются между собой любым методом, после чего к ним подводят провода питания.
    12. На топливную ячейку подается напряжение от ШИМ-генератора, после чего приступают к настройке и регулировке аппарата по максимальному выходу газа ННО.

    Для того чтобы получить газ Брауна в необходимом количестве которое будет достаточным для приготовления пищи и отопления, устанавливают несколько генераторов водорода которые работают параллельно.

    Самодельный генератор водорода
    Самодельный генератор водорода

    Источники

    • https://boilervdom.ru/kotly/po-tipu-topliva/kak-sdelat-kotel-na-vodorode-svoimi-rukami.html
    • https://aqua-rmnt.com/otoplenie/generator-vodoroda-dlya-sistemy-otopleniya-sobiraem-dejstvuyushhuyu-ustanovku-svoimi-rukami.html
    • https://kachestvolife.club/ekologiya/kak-sdelat-vodorodnyy-generator-dlya-doma-svoimi-rukami
    • https://x-teplo.ru/otoplenie/oborudovanie/na-vodorode.html
    • http://teplosten24.ru/generator-vodoroda-svoimi-rukami-dlya-otopleniya.html
    • https://cotlix.com/kak-sdelat-vodorodnyj-generator
    • https://otivent.com/kak-sdelat-generator-vodoroda-v-domashnix-usloviyax
    • https://dizain-vannoy.ru/sistema-otopleniya/sistemy-otopleniya/vodorodnoe-induktsionnoe/otoplenie-na-vodorode.html
    • https://msklimat.ru/vodorodnaya-ustanovka-dlya-otopleniya-doma-svoimi-rukami.html
    • https://BurForum.ru/elektroraboty/elektrolizer-dlya-otopleniya-doma.html
    • https://positroika-doma.ru/otoplenie/yashhik-pandory-dvigatel-na-vode-ili-chto-takoe-gaz-brauna
    • https://eco-kotly.ru/delaem-vodorodnyj-generator-dla-otoplenia-doma-svoimi-rukami/
    • https://remont-system.ru/alternativnaya-energiya/kak-sdelat-vodorodnyy-generator-svoimi-rukami
    • https://SantehnikPortal.ru/otoplenie/vodorodnyj-kotel.html

    [свернуть]
