Что такое степень защиты IP

Значительная часть электрооборудования и некоторые другие работающие от электричества устройства имеют корпус, который защищает от проникновения твердых предметов/пыли и воды/влаги. Степень этой защиты проверяется во время испытаний, результаты отображаются в виде двух цифр, которые следуют за латинскими буквами IP.

IP — International Protection Marking (в переводе с англ. — «международные коды защиты»). Иногда интерпретируется как Ingress Protection Rating — степень защиты от проникновения (частей тела, таких как руки и пальцы), пыли, случайного контакта, воды и т.д.

Следующие за буквами IP цифры отображают степень защищенности. Первая цифра показывает, насколько корпус предохраняет «внутренности» от попадания пыли или других крупных предметов. Вторая — степень защищенности от попадания влаги (струй воды, брызг и капель).

Общая форма записи класса защиты электрооборудования

Общая форма записи класса защиты электрооборудования

В некоторых случаях данная формула дополняется двумя латинскими буквами, которые описывают вспомогательные характеристики. Эта часть не является обязательной и появляется только в определенных ситуациях.

Степень защиты IP важна при выборе электроприборов (светильников, обогревателей и т.д.) и электроустановочных изделий (розеток, выключателей), которые будут эксплуатироваться в условиях повышенной влажности (ванные комнаты, бани, сауны, бассейны и т.д.) и/или в местах с большим количеством пыли (установка на улице, в гараже, в цеху и т.д.).

Буквенные обозначения

Реже применяются дополнительные буквенные обозначения, которые выражают уточняющие условия.

Дополнительная буква из первой группы выражает степень защиты человека от опасного воздействия прибора. Она используется в тех случаях, если пылезащищённость не указана (или маркирована символом Х), или защита от воздействия превосходит общую защиту (например, касание к деталям является безопасным). В таблице приведено соответствие буквенного обозначения допустимому проникновению к частям прибора.

БукваРасшифровкаABCD

Тыльная сторона руки
Палец
Инструмент
Проволока

Буква второй группы дополнительных обозначений указывает на особенности прибора или условия испытаний.

БукваРасшифровкаHMSW

Высоковольтная аппаратура
Во время испытаний защиты от воды устройство работало
Во время испытаний защиты от воды устройство не работало
Защита от погодных условий

Расширенный немецкий стандарт

Существует также принятый в Германии стандарт DIN 40050-9, где предусмотрен повышенный уровень защиты IP69K, который обозначает возможность высокотемпературной мойки.

Помеченные этой маркировкой приборы не только полностью пыленепроницаемы, но и выдерживают экстремальное сочетание горячей воды и высокого давления.

Ящик для защиты прибора
Ящик для защиты прибора
Для предохранения приборов с нулевым классом защиты от водяных паров применяются специальные ящики, конструкция которых предупреждает попадание влаги

Первоначально указанный уровень защиты использовался для маркировки специальных транспортных средств – бетономешалок, грузовиков, поливальщиков, которые нуждаются в регулярной интенсивной помывке.

Позднее обновленный формат нашел применение на предприятиях пищевой и химической промышленности, а также в других сферах народного хозяйства.

Степень защиты IP. Маркировка и как выбрать устройства

Для всех выпускаемых электротехнических устройств и приборов устанавливается определенная своя степень защиты IP. Она зависит от типа оборудования, которое содержится в данном изделии или устройстве.

Корпус такого электротехнического устройства может включать в себя различные детали и узлы с разной защитой.

В конечном итоге электротехническому устройству присваивается степень защиты по установленному оборудованию, у которого минимальная степень защиты.

При выборе и приобретении электрических устройств стоит обращать внимание на их защищенность от пыли и влаги, то есть, их степень защиты. Но немногие люди смогут внятно объяснить и дать совет в этом вопросе. Проверить степень защиты на приобретаемом товаре можно довольно просто. Нужно на корпусе устройства посмотреть стандартную специальную маркировку, например, IP40.

IP – это разделение на классы защиты электрооборудования от влаги, различных тел и веществ. Телами здесь считаются инструменты, конечности человека, касание которых возможно к токоведущим частям. Классы защиты обуславливают не только электробезопасность, но и защиту от вредного действия, которое может повлиять на функционирование элементов.

Чтобы определить степень защиты IP, на электрических устройствах наносят маркировку.

Маркировка

Она имеет такой вид:

IP Х1 Х2 АМ

  • Х1 / Х2 –защита от влаги и повреждений.
  • А, М – вспомогательные свойства.

Таблица

Электрикам может пригодиться таблица для выбора электрических устройств внешней установки, для высокой влажности или в пыльных местах.

Расшифруем маркировку, степень защиты IP отдельно по цифрам.

Первая цифра

– прибор без защиты, подлежит монтажу в щитках, шкафах.
1 – конструкция не позволяет прикасаться к опасным частям рукой или предметом толще 52,5 мм.
2 – в опасную зону нет доступа предметом 12,3 мм, или пальцем (автоматы, устройства защиты и т. д.).

3 – защита корпусом, невозможно проникнуть без инструмента, и предметами 2,5 мм и более.
4 – защита, не позволяющая проникновение предмета свыше 1 мм в толщину.
5 – высокая пылезащищенность, возможна частичная работа в пыльных помещениях, например, в складах.

6 – наибольшая защита от пыли и различных предметов.

Вторая цифра

– не защищено от воды.
1 – защищено от капель сверху.
2 – защищено от капель по направлению 5 градусов к вертикали.
3 – защищено от капель по направлению 60 градусов к вертикали. Снизу защиты нет.

4 – защита осуществляется от дождя и брызг.
5 – защита от слабой струи воды.
6 – водонепроницаемый корпус, защищен от сильного потока воды.
7 – разрешено помещение в воду на короткое время, либо не полностью.

8 – наибольшая защита от воды, допускающая помещение в воду на долгое время.

В конце маркировки возможны две буквы. Первая из них позволяет разобраться в защите корпуса от прикасания людей частями тела к опасным частям электрических устройств. Расшифруем эту букву:

А – защищено от прикасания тыльной частью руки.
В – защищает от проникновения пальца внутрь корпуса.
С – нет доступа инструментом.
D – невозможно проникнуть проволокой.

Расшифруем, что нам дает вторая буква:

Н – устройство высокого напряжения, свыше 72 кВ.
М – испытания в движении.
S – испытания без движения.
W – защита от внешней среды.

Выбор устройства по степени защиты IP

IP влагозащищенность

[цифра 2] демонстрирует степень защиты от отрицательного воздействия влаги (воздействие жидкости, сырость). Бывает 10 степеней защиты корпуса от влаги:

  • «0» — нет защиты;
  • «1» — оболочка обладает защитой от конденсатной влаги, капель дождя, падающих строго в вертикальном положении;
  • «2» — присутствует защита корпуса от капель, угол падения до 15 гр.;
  • «3» — присутствует защита от капель, угол падения до 60 гр.;
  • «4» — присутствует защита от капель жидкости любой направленности;
  • «5» — защита от короткого воздействия потока (струи) жидкости случайного направления;
  • «6» — защита корпуса от длительного воздействия сильного потока жидкости (воды) случайной направленности, а также от волн на море;
  • «7» — есть защита от пропитки сырости вовнутрь корпуса оборудования при краткосрочном погружении в жидкость (воду) на глубину до 1 м. При этом может быть проникновение небольшого объема жидкости в середину, которое не обнаруживает неблагоприятного воздействия на работоспособность изделий;
  • «8» — есть защита от затекания жидкости внутрь изделий при погружении на заданную глубину в течение заданного промежутка времени). Корпус изделий в этом варианте обладает полной водонепроницаемостью;
  • «9» — есть защита от попадания горячей струи воды под давлением внутрь изделий.

Степень защиты внешнего корпуса (оболочки) от влияния отрицательного внешнего условия устанавливается на базе выполнения проверки рабочего элемента. Далее даны таблицы с подробной расшифровкой степеней защиты, методов тестирования и последовательностей их выполнения.

Для удобного представления классификация ip защиты приведена на рисунке.
Классификация ip защиты

Рисунок — Классификация ip защиты

IP 54

IP 54 – представленная степень защиты разнится с IP 44 тем, что здесь присутствует более полная и надежная защита от посторонних предметов. Корпус с такой степенью защиты следует выбирать для помещений, где может быть возникновение пыли. На электрическое оборудование в корпусе IP 54 пыль будет попадать в незначительной массе, отрицательного воздействия на функции изделия оказано не будет.

Какой класс защиты электрооборудования выбрать для дома

Для комнат, где не используется вода(спальни, гостиные) обычно достаточно стандартных розеток, светильников и выключателей класса IP22, IP23. Влаги там не будет, да и прямого соприкосновения с токоведущими частями тоже. В детской комнате желательно установить розетки класса не менее IP43 со специальной крышкой или шторками.

Читайте также:  Какие основные виды аккумуляторных батареек существуют?

Для кухни, ванной — помещений, где есть вода, брызги, подойдет класс IP44 как для розеток, выключателей, так и для светильников. Тоже подходит и для санитарных узлов. На балконах, лоджиях присутствует пыль и влага. Рекомендуется ставить электрооборудование класса не менее IP45 и IP55. Когда в доме есть подвал, там тоже рекомендуется устанавливать электрооборудование не ниже класса IP44.

Распространенные маркировки электроприборов

Поскольку современные электрические устройства используются в самых различных условиях, в быту и производстве получило распространение оборудование разных классов защиты от влаги и твердых частиц.

К числу наиболее востребованных маркировок относятся коды IP20, IP44, IP65, IP30, IP54.

IP уличных светильников
IP уличных светильников
Для установки на открытом воздухе важно подобрать светильники класса IP54 и выше. Только в этом случае они будут эффективно защищены от попадания влаги и твердых частиц

Уровень защиты IP20 указывает, что корпус прибора защищает от попадания внутрь предметов, диаметром свыше 12,5 мм, но совершенно не препятствует попаданию влаги.

Приспособления, отмеченные этой маркировкой, рекомендуется устанавливать в помещениях домов с сухим воздухом и хорошим отоплением.

Подобное оборудование требует бережного отношения: не слишком высокая степень защиты от проникновения твердых предметов способствует механическим повреждениям.

Маркировка IP30 обозначает отсутствие защиты от влаги, однако подобный прибор лучше предохраняет устройства, препятствуя вмешательству плотных объектов диаметром 2,5 мм и более.

Твердая оболочка изделий класса IP44 надежно предотвращает внутренний механизм от попадания проводников, гаек, ручного инструмента, размер которых превышает 1 мм.

Одновременно кожух гарантирует защиту от водяных паров и брызг, падающих под 60-градусным углом.

Правила эксплуатации
Правила эксплуатации
Даже техника, обладающая значительной степенью защищенности от твердых частиц, может пострадать от длительного контакта с пылью или песком. Даже если они не попадут в механизм, они вполне могут повредить корпус или экран

Оборудование с уровнем IP44 подходит для установки во влажных помещениях и на улице. В последнем случае его лучше поставить под навесом, чтобы защитить от струй дождя.

Приборы этого класса можно также монтировать в производственных помещениях и мастерских за исключением мест, где скапливаются груды пыли.

Приспособления класса IP54 отличаются от описанного выше полной защищенностью от вмешательства твердых предметов и наличием частичной пылезащиты.

Их можно устанавливать как внутри, так и снаружи. Однако при монтаже на открытом воздухе, желательно продумать дополнительные укрытия от атмосферных осадков.

Корпус оборудования с маркировкой IP55 обеспечивает отличную защиту от влаги, а также предохраняет от попадания пыли. Аппараты этого уровня подойдут для влажных помещений, их можно устанавливать на улице, где они выдерживают даже кратковременные дожди.

Подсветка для влажных мест
Подсветка для влажных мест
Осветительные приборы с наиболее высоким уровнем защиты IP68  подходят подсветки бассейнов, оформления берега пруда или других влажных мест

Изделия с маркировкой IP65 обладают полностью пыленепроницаемыми свойствами. Их можно монтировать практически всюду: в производственных помещениях, мастерских, складах или других запыленных пространствах.

Такие аппараты идеальны также для установки в подвалах либо погребах, для которых характерно сочетание высокой влажности и наличия пыли.

IP 30

IP 30 – представленная маркировка говорит, что изделие также не обладает защитой от влажности. Отличие от предшествующей в большей защите от механических воздействий. Электрощиток IP 30 защищен от предметов диаметром 2,5 мм и более.

IP 44

IP 44 – степень защиты указывает, что оболочка или внешний корпус изделий предохранен от посторонних предметов диаметром 1 мм и более. Таковыми являются различные провода, штыри, гайки, ручной инструмент, отвертки и т.д. Кроме этого присутствует защищенность от влажности и брызг воды случайной направленности. Оборудование с таким корпусом допускается применять в сооружениях с высокой влажностью, сырых, также вне помещения, но не следует допускать попадания воды струей. На изделии с корпусом IP 44 нет имеет предохранения от пыли. Если запыленность комнаты или помещения повышена, не следует применять щиток с IP44.

Корпуса электрических щитов IP 44 пригодны для в строений с повышенной влажностью, а также для монтажа вне жилых помещений, но под крышей. Это позволит предупредить открытое воздействие струи воды.

Класс защиты ip

Часто, когда имеют ввиду «степень защиты», говорят «класс защиты ip». С технической точки зрения это одно и тоже, тоесть синонимичные термины. В нормативной литературе формулировка «классы защиты ip» обычно не употребляется, однако часто можно встретить вопросы: «класс защиты ip54» или «класс защиты ip65», или «класс защиты ip21 что это?». В этих случаях имеется ввиду соответствующая степень защиты. Никаких иных или отдельных стандартов в этом случае не предусматривается, помимо указанных выше.

Рассмотрим далее общераспространенные степени защиты электротехнических изделий и оборудования. Дадим примеры расшифровки ip и определим, где и в каких случаях применяют корпуса этих маркировок. Для определенности возьмем случай для корпусов электро распредщитков.

Как читать IP код – пример расшифровки

В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:

  • IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
  • цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.

Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:

  • полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
  • обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).

Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

  • IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
  • IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
  • IP 43/44. Оборудование может использоваться во влажных помещениях.
  • IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
  • IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.

Еще несколько классов защиты IP с областью их применения
Еще несколько классов защиты IP с областью их применения

    Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

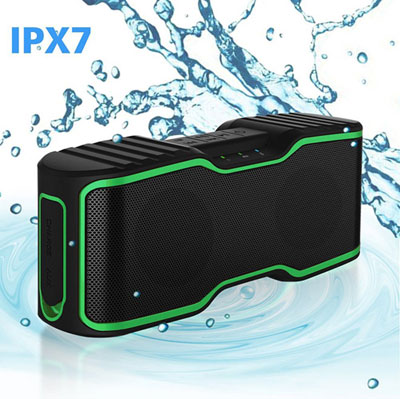

IPX7 – степень защиты устройства от влаги

IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

Что означает степень защиты IP - расшифровка, таблица, примеры использования
Что означает степень защиты IP - расшифровка, таблица, примеры использования

Степень защиты IP и уровень защищенности оборудования

Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.Степень защиты IP: расшифровка, таблица значений
Степень защиты IP: расшифровка, таблица значений

В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.

Шкаф IP54

Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта,  пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.

Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).

Шкаф IP55

Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.

Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.

IP 55

IP 55 – корпус изделий обладает полной защищенностью от механического негативного влияния различных предметов и отчасти от проникновения пыли. IP 55 применяется в сырых помещениях, вне их, где может происходить кратковременное действие на оболочку (корпус) оборудования воды в виде струи. Обычно, корпуса электрических щитков, предназначенные для наружной установки, обладают степенью IP 55. Данный щиток разрешено монтировать практически в любом месте на площади участка дома. Навес для него не требуется.

Расшифровка классов защиты IP

Степень защиты устройства обозначается как IP-XX, где:

  1. IP — Ingress Protection Rating (класс входной защиты)
  2. Х — защита от попадания внутрь твёрдых предметов. Имеет уровень от 0 до 6, где 0 — полностью открытые устройства, 6 — оборудование, попадание пыли внутрь которых исключается.
  3. Х — защита от попадания влаги внутрь и на токоведущие элементы. Этот параметр имеет уровни от 0 до 8, где 0 — открытые устройства, 8 — герметично закрытые, которые могут работать под водой.

Подробная расшифровка защиты IP приведена в таблице.

Степени защиты IP

IPx0

IPx1

IPx2

IPx3

IPx4

IPx5

IPx6

IPx7

IPx8

Нет защиты

Падение вертикальных капель

Падение вертикальных капель под углом 15° от вертикали

Бразги под углом 60° от вертикали

Брызги со всех сторон

Струи со всех сторон под небольшим давлением

Сильные потоки

Временное погружение (до 1 м)

Полное погружение*

IP0x

Нет защиты

IP1x

Частицы > 50 мм

IP2x

Частицы > 12.5 мм

IP3x

Частицы > 2.5 мм

IP4x

Частицы > 1 мм

IP5x

Пыль частично

IP6x

Пыль полностью

IP00
IP 10 IP 11 IP 12
IP 20 IP 21 IP 22 IP 23
IP 30 IP 31 IP 32 IP 33 IP 34
IP 40 IP 41 IP 42 IP 43 IP 44
IP 50 IP 54 IP 55
IP 60 IP 65 IP 66 IP 67 IP 68

Таблица расшифровки IP

В характеристиках оборудования имеется строчка «класс защиты» и стоит IP 44, IP 20, IP 61, IP 37 и т.п. Чтобы понять, от чего защищено это оборудование, надо знать, что обозначают эти цифры.

По этой таблице легко понять, что конкретно обозначает данный IP

По этой таблице легко понять, что конкретно обозначает данный IP

Расшифровка первой цифры

Первая цифра в коде, описывающем класс защищенности, обозначает степень защиты от воздействия твердых предметов разного размера, а также степень защищенности от проникновения внутрь корпуса:

0 — отсутствие какой-либо защиты;

1 — предохраняет от проникновения предметов диаметром более 50 мм (просто прикрывает от контакта с электропроводящей частью);

2 — предохранение от предметов диаметром 12 мм и более (от пальцев, веток и т.д.);

3 — не могут проникнуть объекты размером более 2,5 мм (некоторые инструменты, кабели и т.д.);

4 — возможно попадание только объектов размером менее 1 мм (очень мелкий крепеж, тонкие провода и т.д.);

5 — полная защита от контакта, пылезащитная оболочка (внутрь может попасть небольшое количество пыли, но она на работе не отражается);

6 — самая высокая степень защищенности от пыли, пыленепроницаемая оболочка (не проникает даже пыль).

Как проводятся испытания

Как проводятся испытания

Зная перечисленные выше значения, легко понять, от чего может защитить корпус каждого конкретного изделия. Например, обычный бытовой выключатель имеет класс защищенности IP 20, то есть его корпус гарантированно защитит от контакта пальцев с электрическими частями.

Вот в таком виде степень защиты IP представлена в описаниях товара

Вот в таком виде степень защиты IP представлена в описаниях товара

Иногда в требованиях по установке можно увидеть такой вариант: IPx6, IPх4 или любая другая цифра на втором месте. Если на месте первой цифры стоит символ «х», это означает, что требования по защите от пыли и контакта не определены, и в этой части вы можете выбирать оборудование исходя из собственных требований.

Расшифровка второй цифры

Вторая цифра класса защиты IP показывает насколько корпус предохраняет содержимое от попадания влаги. Цифры стоят обычно от 0 до 7, но у европейских производителей встречаются и 8, и 9. Вот что все эти цифры обозначают:

0 — защиты от влаги нет;

1 — попадание на корпус вертикально падающих капель не нарушает работу устройства;

2 — если корпус отклонить под углом 15°, вертикально падающие капли не нарушают работу устройства;

3 — защита от брызг, падающих под углом до 60° (от дождя);

4 — не страшны брызги воды любого направления (можно ставить в ванных на расстоянии 20 см от источника воды и ближе);

Пример проведения испытаний степени защиты от струй воды

Пример проведения испытаний степени защиты от струй воды

5 — попадание струй воды не причиняет вреда (угол наклона любой);

6 — корпус способен противостоять волнам и струям воды (попавшая вода не мешает работе оборудования);

7 — при краткосрочном погружении на 1 метр в воду, устройство продолжает работать;

8 — при длительном нахождении на глубине 1 метр устройство работает;

9 — полная водонепроницаемость, устройство работает под водой длительное время.

Зная расшифровку второй цифры кода, легко можно установить, для каких условий можно использовать конкретное оборудование. Например, для установки на улице, корпус должен защищать содержимое от дождя. То есть, при установке на улице, берем оборудование, у которого вторая цифра IP кода не менее 4.

Краткое описание значения цифр в коде степени защиты IP

Краткое описание значения цифр в коде степени защиты IP

В некоторых инструкциях встречаются требования к классу защиты оборудования в виде IP 3x или  IP8x и т.д. Это значит, что требования по степени защиты от влаги не определены и подбираются самостоятельно.

Дополнительные символы

Дополнительные символы в коде обозначения степени защиты электрооборудования IP используются далеко не всегда. Обычно они присутствуют в тех случаях, когда фактическая степень защиты несколько больше той, которая указана в коде. Просто кодов ограниченное количество, точнее описать от чего конкретно предохраняет этот корпус или оболочка можно только с использованием этих дополнительных символов.

Кроме обязательных символов - двух цифр, стоять могут еще и буквы

Кроме обязательных символов — двух цифр, стоять могут еще и буквы

Сразу после цифр могут стоять латинские буквы A, B, C, D. Они обозначают дополнительную защиту от прикосновений к токоведущим частям оборудования:

A — тыльной стороной руки;

B — пальцем;

C — инструментом;

D — проволокой.

Значение букв в кодировке степени защиты IP

Значение букв в кодировке степени защиты IP

На второй позиции могут стоять буквы H, M, S, W. Ими зашифрованы разные характеристики.

H — высоковольтное оборудование (среди бытовых приборов и оборудования его не найдешь);

M — во время проведения испытаний по защите от воды устройство работало;

S — при проведении испытаний было отключено;

W — корпус или оболочка защищают от погодных влияний.

Данные буквы ставятся только в том случае, если защитная оболочка удовлетворяет всем более низким требованиям. То есть если стоит буква C, то подлезть не получится ни инструментом, ни тыльной стороной ладони, ни пальцем.

Расшифровка цифр на маркировке изделий

Электроприборы могут содержать различные значения на корпусе или в паспорте/технической документации, указывающие на безопасность их использования в тех или иных условиях. Ниже мы подробно рассмотрим, что обозначает каждый такой показатель.

Первая цифра на приборе

Первая цифра указывает на защиту от твердых предметов.

Таблица защиты от твердых частиц
Таблица защиты от твердых частиц
Таблица подробно расшифровывает первое цифровое значение IP, а также приводит сведения о методе проведения проверки (+)

В шкалу обозначений входят показатели от 0 до 6:

  • «0» — предполагает полное отсутствие защитного барьера. Опасные узлы прибора с подобной маркировкой находятся по существу в свободном доступе;
  • «1» — указывает на определенные ограничения для вмешательства твердого предмета, размер которого превышает 50 мм, как пример, в подобное устройство нельзя проникнуть тыльной стороной ладони;
  • «2» — обозначает наличие препятствия для предметов, размер которых превышает 12,5 мм, что соответствует пальцу руки;
  • «3» — говорит о невозможности проникнуть внутрь аппарата с помощью слесарных инструментов или предметов, диаметром свыше 2,5 мм;
  • «4» — гарантирует защищенность оборудования от попадания внутрь любых твердых частиц, параметром >1 мм;
  • «5» — свидетельствует о частичной пылезащите;
  • «6» — самый высокий уровень протекции; корпус прибора надежно предохраняет внутренний механизм от мельчайших элементов, рассеянных в воздухе.

Маркировка 4-6 указывает на невозможность добраться до токоведущих деталей устройства с помощью иглы, шпильки, тонкой проволоки.

Вторая цифра маркировки

Следующая цифра двузначного числа имеет не менее важное значение, нежели предыдущая. Маркировка обозначается цифрами в диапазоне от 0 до 8.

От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары.

Таблица степеней защиты от воды
Таблица степеней защиты от воды
В таблице приводятся значения цифр, входящих в маркировки IP, с подробной расшифровкой и обозначением метода определения (+)

Как и в предыдущем случае, «ноль» обозначает отсутствие какой-либо защиты, по существу открытые контакты.

Оборудование, помеченное этим знаком, допустимо применять лишь в абсолютно сухих помещениях, хорошо отапливаемых зимой.

Расшифровка значений:

  • «1» — предполагает защиту механизма от водяных капель, вертикально падающих на оболочку прибора ; не попадая внутрь, где находятся детали под напряжением, влага стекает с поверхности;
  • «2» — корпус препятствует проникновению капель воды, падающих под углом в 15°;
  • «3» — преграда для водяных капель, стекающих под углом 60°;
  • «4» — электроустройства с этим показателем можно ставить под открытое небо, так как кожух защищает механизм от мелкого дождя и брызг;
  • «5» — оболочка выдерживает слабые струйки воды, благодаря чему они не могут попасть внутрь;
  • «6» — защита от водных струй большой мощности;
  • «7» — устройство этого класса можно погружать под воду на непродолжительное время;
  • «8» — максимальный уровень защиты, для приспособлений с этой маркировкой доступно стабильное функционирование под водой в течение длительного периода.

Возможны, но необязательны варианты комбинирования цифр с буквами.

Электробезопасность в ванной: класс IP

Высокая степень защищенности особенно важна для приборов, которым приходится функционировать в сложных условиях. К таким помещениям в доме относится ванная комната, воздух которой содержит высокий процент водяных паров.

Зоны в ванной комнате
Зоны в ванной комнате
Повышенная влажность, свойственная ванным комнатам, требуют особо тщательного выбора электрических приборов. В таких условиях необходимо использовать устройства, обладающие высокой степенью влагозащиты. Перед оборудованием этого помещения следует заранее разработать план размещения электрических приборов с учетом их удаленности от источников влаги.

Наиболее высокая, практически 100-процентная степень влажности наблюдается непосредственно у душа или ванны. В этой зоне требуется применять низковольтные светильники, имеющие высшие защитные уровни IP67 или IP68.

Участок над купелью или душевой кабиной также считается довольно опасным: сюда в большом количестве попадают брызги и пар. Для установки подойдут приборы, имеющие маркировку IP45. Если светильник планируется смонтировать в центре комнаты на некотором расстоянии от источников влаги, достаточно подобрать вариант класса IP24 или выше.

Для наиболее сухой части ванной рекомендуется изделие с маркировкой IP22. Некоторую степень защиты нужно предусмотреть из-за фонового содержания влаги в помещении и возможности выброса пара.

Маркировка на электрических приборах
Маркировка на электрических приборах
Сочетания букв и цифр, обозначающих класс защищенности, наносится на все виды электрических приборов. Как правило, ее можно найти на корпусе

При подборе влагозащищенной розетки лучше отдать предпочтения той, у которой класс влагозащиты в пределах 4-6. Если ее предполагается разместить в отдалении от душа или купели достаточно маркировки 4. При более близком расположении с возможным попаданием брызг уровень защищенности должен быть выше – 5 либо 6.

Для оборудования бани или сауны светильниками и/или другими электроприборами нужно выбирать электрофурнитуру класса IP54 и выше.

Таблица расшифровки кодовых значений

1-цифраЗащита от инородных твердых предметов2-цифраЗащита от влаги

защиты нет защиты нет
1 От твердых предметов более 50 мм; частей тела, рук, ступней и т.д. или других объектов в размере не менее 50 мм. 1 От падающих вертикально капель
2 От твердых предметов более 12 мм; пальцев 2 От падающих под углом к вертикали капель не более 15°
3 От твердых предметов более 2,5 мм; слесарных инструментов, проволоки 3 От капель струй, падающих под углом к вертикали 60°
4 От объектов более 1 мм; проволоки и других предметов не менее 1 мм. 4 От капель и брызг, попадающих под любым углом.
5 Частичная защита от пыли и полная от любых видов проникновения. 5 От струй, падающих под любым углом.
6 Полная защита пыли и случайного ее проникновения. 6 От струй под давлением.
7 Защита при попадании в воду не создающем поломки
8 Защита при нахождении в воде на неограниченное время.

Степени защиты ip › Таблица

Удобно, когда степени защиты электрооборудования ip сведены в таблицы. Ниже даны три таблицы для ip защиты расшифровки.  Они соответствую ГОСТ 14254 — 2015.

Таблица степеней защиты ip от доступа к опасным частям, обозначаемые первой цифрой индекса

ip степень защиты таблица 3

Таблица защиты ip от внешних твердых предметов (первая цифра)

ip степень защиты таблица 2

Таблица степени защиты электрооборудования ip от воды (вторая цифра)

ip степень защиты таблица
Кроме первых двух цифр, в маркировке степени защиты может быть две буквы. Та, что стоит первой, после двух цифр называется дополнительной, а также может быть буква с вспомогательной информацией. Дополнительная буква говорит про уровень защиты человека от доступа к опасным частям.

При прикосновении человека к электрооборудованию различают такие виды защиты:

  • «A» — оборотной стороной руки;
  • «B» — пальцами рук;
  • «C» — ручным инструментом;
  • «D» — одиночными проводниками.

Первая цифра после IP и дополнительная буква в маркировке имеют разный смысл. Цифра указывает на защиту корпуса от отрицательного воздействия человека или каких-либо объектов, а дополнительная буква обозначает защиту человека от негативного влияния элементов самого электротехнического оборудования.

Например, первая цифра «3» указывает на защищенность корпуса от ручного слесарного инструмента, то есть оснащение и оборудование не будет испорчено при воздействии ручного слесарного инструмента. Дополнительная буква «С» удостоверяет, что персонал будет предохранен от влияния неблагоприятных факторов, а именно поражения током, если будет воздействие на оболочку ручным слесарным инструментом.

Вторая буква разметки категории защиты после цифр отображает вспомогательную информацию.

  • «H» — высоковольтное оборудование,
  • «M» — испытание производилось при движении,
  • «S» — испытание производилось при стационарном (неподвижном) состоянии.

«M» и «S» обычно применяют для оборудования с подвижными элементами.

Образцы разметок степени защиты c дополнительной или (и) вспомогательной буквами — IP 20С, IP 67S, IP 55DS.

Дополнительно взамен цифр бывают символы «X». Такой символ обозначает, что защищенность от посторонних предметов или воды не нормируется для этих составляющих электротехнического изделия. Примеры маркировки – IP X5, IP 1X, IP XX.

Помимо этого, на изделии бывает отмечена не одна, а сразу несколько степеней защиты. Множество степеней защиты отмечаются, если необходимо указать защиту одновременно от нескольких отрицательных воздействий, а последние соответсвуют разным степеням при классификации защит. К примеру, у изделия предусмотрена защита от воздействия малого потока воды и краткосрочного погружения в жидкость. При таких условиях может быть дана такая маркировка – IP 65 / IP 67.

IP 20

ip20

IP 20 – присутствует защита от больших, крупных предметов с диаметром выше 12,5 мм (на это указывает «2»), защиты от воды нет, поскольку в соответствующей позиции стоит «0». Такое оборудование IP 20 пригодно для установки в сухих строениях, где не предусмотрено  появление воды (брызг) на корпусе, нет воздействия объектов с диаметром до 12,5 мм. В случае корпуса распредщитка с IP 20, то его следует устанавливать в комнатах, коридоре квартиры но не следует применять, например, в ванной.

Таблица — Расшифровка степени защиты IP20 (пылевлагозащита)

Защита от внешних твердых предметов (пылезащита IP20)Защита от воды (влагозащита IP20)
2 0
Защищено от внешних твердых предметов диаметром больше или равным 12,5 мм Нет защиты

IP для электрических устройств

Принятая во всем мире аббревиатура IP имеет несколько возможных вариантов расшифровки: International Protection Marking/международный защитный код, Internal Protection/внутренняя защита, Ingress Protection Rating/степень защиты от вмешательства.

Маркировка обозначает уровень защищенности технического устройства от попадания в него пыли, твердых предметов, воды.

Данные, которые характеризуют класс прибора, выясняются экспериментальным путем с применением специально разработанных методов проверки.

Вид маркировки IP
Вид маркировки IP
Класс защиты любого электрического устройства маркируется следующим образом: комбинация букв IP и две цифры

Для определения уровня IP применяется интернациональный стандарт ЕС60529, аналогом которого является ГОСТ 14254-96, а также усложненный немецкий вариант DIN 40050-9.

На территории России любое оборудование, монтаж которого осуществляется в помещениях, должно соответствовать ПЭУ – правилам устройства электроустановок, техническим условиям – ТУ, ГОСТу Р51330.20-99.

Согласно принятой российской и международной классификации, максимальный уровень защиты маркируется кодом IP68.

Это обозначение указывает на полную пыленепроницаемость устройства, которое способно также длительное время находиться в воде, испытывая значительное давление.

Таблица значений IP
Таблица значений IP
В удобной таблице сведены вместе значения двух букв, которые используются для обозначения степени защиты IP с расшифровкой всех приведенных показателей.

Наивысшая степень защищенности, предусмотренная системой DIN, маркируется как IP69-К; такие знаки наносятся на изделия, которые способны выдержать мойку горячей водой, проводимую при высоком давлении.

Можно встретить приборы, имеющие неопределенную степень защиты. В этом случае цифровое обозначение заменяется буквой «X», то есть маркировка будет выглядеть как «IPX0». За таким обозначением могут также следовать одна или две латинские буквы.

Источники

  • https://elektroznatok.ru/oborudovanie/ip
  • https://electric-220.ru/stepen-zashhity-ip-rasshifrovka-tablica-znachenij
  • https://sovet-ingenera.com/elektrika/stepen-zashhity-ip.html
  • https://orenburgelectro.ru/podklyuchenie/stepen-zashhity-elektrooborudovaniya-sovety-elektrika.html
  • https://ElectricPS.ru/ingress-protection-ip
  • https://odinelectric.ru/knowledgebase/chto-takoe-stepen-zaschity-ip
  • https://tehprivod.su/poleznaya-informatsiya/stepeni-zaschity-ip.html

[свернуть]
